商品の詳細:
|
| パッケージの重量: | 53のKG | 騒音レベル: | ≤50dB |
|---|---|---|---|
| 入力電圧: | 24v | 速度範囲: | 0.1-100rpm |
| 製品名: | ソーラー・トラッカー・スリュー・ドライブ | 適用する: | PVの太陽能力別クラス編成制度 |
| 正確さ: | 0.1° | 決断: | 3600 ppr |
| ハイライト: | 高精度太陽光追跡装置 スリーブドライブ,IP66 保護 ソーラー スリーブ ドライブ,53kg ソーラースレーブドライブ |
||

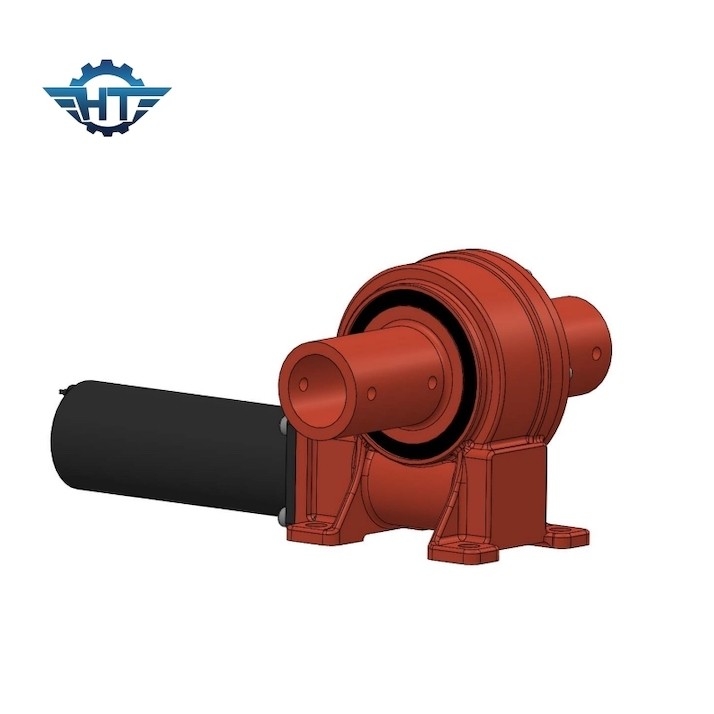

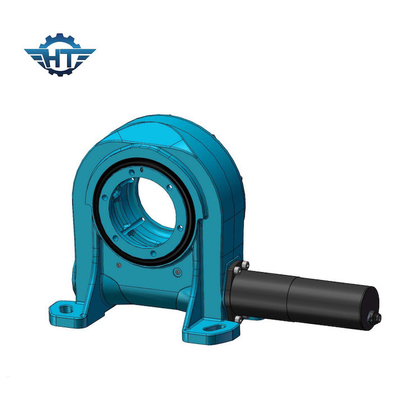

高精度ソーラートラッカー スリーブドライブ 解像度 0.01° IP66 保護
製品説明
スローリングドライブ (スローリングドライブ,スローベアリングドライブ) とは,重荷を中央軸の周りに制御された回転を可能にするために様々な用途で使用される機械部品である.これらの装置は,一般的に工業機械で見られます.制御され精密な回転が必要とする他のアプリケーション.
旋回駆動の主要な特徴と部品の説明は以下のとおりです.
メインハウジング: スウィイングドライブは,通常,すべての内部部品を含む頑丈でコンパクトなハウジングで構成されています.厚い負荷や環境条件に耐えるように設計されています.
中枢軸:スウィリング駆動の核には,回転運動のピボットポイントとして機能する,しばしばワームギアと呼ばれる中央軸があります.
ギアメカニズム: スウィイングドライブの主な機能は,回転運動を角運動に変換することです.これはギアメカニズムによって達成されます.通常,ワームスクリューとリングギアから成るワームスクリューはリングギアの歯と接触し,制御回転を可能にします.
駆動モーター: スウィイング駆動の回転を制御するために,通常外部駆動モーターが接続されます.モーターは負荷を回転させるのに必要なトルクと電力を供給します.
ローヤリング: 高品質 のローヤリング は,スウィリング ドライブ の 重要な 部品 です.それ は 支え と 摩擦 を 軽減 し,スムーズ な 効率 的 な 回転 を 可能に し て い ます.いくつかのスウィニングドライブには,安定性を高めるために複数の列のベアリングがあります.
密着物 と 潤滑物: 内部 部品 を 塵,汚れ,湿気 から 保護 する ため,スウィーリング ドライブ は密着物 と 密着物 で 装備 さ れ て い ます.磨き を 軽減 し,長期 に 信頼性 を 保つ ため に,適切な 潤滑 剤 を 取る こと が 必要 です.
マウントフレンズ:用途に応じて,スウィリングドライブを周辺構造にしっかりと固定するためにマウントフレンズが付属することがあります.
出力ギア:いくつかのスウィイングドライブには出力ギアがあり,それは回転する必要がある負荷に接続されます.このギアはアプリケーションの特定の要件に合わせてカスタマイズできます.
テクニカルパラメータ
|
モデル |
定数出力トルク (N.m) |
保持トルク (kN.m) |
傾きトルク (kN.m) |
軸負荷 (kN) |
放射線負荷 (kN) |
割合 |
効率性 |
精度 (学位) |
IP |
作業温度 ((°C) |
自動ロック |
体重 (kg) |
|
3cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
12kg |
|
5インチ |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
18kg |
|
7インチ |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
32kg |
|
8インチ |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
28kg |
|
9インチ |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
52kg |
|
12インチ |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
65kg |
|
14インチ |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
88kg |
|
17インチ |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
135kg |
|
21インチ |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
192kg |
|
25インチ |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
251kg |
申請
スウィイングドライブは,精密に制御された回転と負荷容量を必要とする多くの産業やアプリケーションで重要な役割を果たします.スウィーリングドライブの一般的に使用されるアプリケーションの一覧です:
ソーラー・トラッキング・システム: 太陽光発電の効率を向上させ,エネルギーを最大限に吸収するために,太陽光パネルと配列を方向化するために使用されます.
風力タービン: 旋回駆動装置は,風力エネルギーを効率的に利用するために,ナセルと刃の方向性を制御するために使用されます.
建設 機器: 掘削 機,クレーン,コンクリート ポンプ など は,ブーム,腕,バケツ の 精密 な 旋回 を 制御 する ため に 用い られ て い ます.
農業機械:軍用ハーベスターと灌輸システムで,様々な部品の移動と位置付けを容易にするためにスウィリングドライブを使用します.
材料 処理: スウィイング ドライブ は,輸送 システム,材料 ローダー,スタッカー に 用い られ,輸送 ベルト や 他 の 機器 の 動き や 位置 を 制御 する.
機械加工プロセス,船のクレーン,オフショア掘削リグ,船舶の位置付けシステム,リフト・プラットフォームとバケツ・トラック,潮流と波のエネルギーシステム,放送アンテナと監視カメラシステム,自動化製造,軍事および航空宇宙機器,遊園地ドライブ天文観測所と望遠鏡重量鉱山設備も
これらの例は,回転駆動器の汎用性と,効率的かつ安全な操作を確保するために,産業の様々な側面においてその重要性を示しています.
サポートとサービス
ソーラー・トラッカー・スリュー・ドライブ 技術サポート&サービス
アット
私たちのサービスには以下が含まれます:
設置・設定の提案
メンテナンスの指示
トラブルシューティング
もし質問や支援が必要な場合は 連絡してください ソーラー・トラッカー・スリーブドライブを最大限に活用できるよう
梱包 と 輸送
梱包 と 輸送
ソーラー・トラッカー・スレード・ドライブを 蜂蜜の葉の紙と 限界ブロックで 慎重に包装してください
箱にしっかりと封印し,それに対応する運送情報とラベルを貼る.
すべての包装材料に塵や汚れがないことを確認します.
箱に試験報告を添付する.
信頼性の高いキャリアを使用する船
