商品の詳細:
|
| エンコーダー: | 選択可能 | 適用する: | 太陽追跡システム |
|---|---|---|---|
| 速度範囲: | 0.1-1 rpm | 精密: | 0.15° |
| 動作温度: | -40°Cから+120°C | 製品名: | ソーラー・トラッカー・スリュー・ドライブ |
| トルク: | 7320 Nm | 入力電圧: | 24v |
| ハイライト: | 迅速に対応する太陽電池追跡装置 スリーブドライブ,産業用ソーラー・トラッカー スリュードライブ,1 rpm ソーラートラッカードライブ |
||

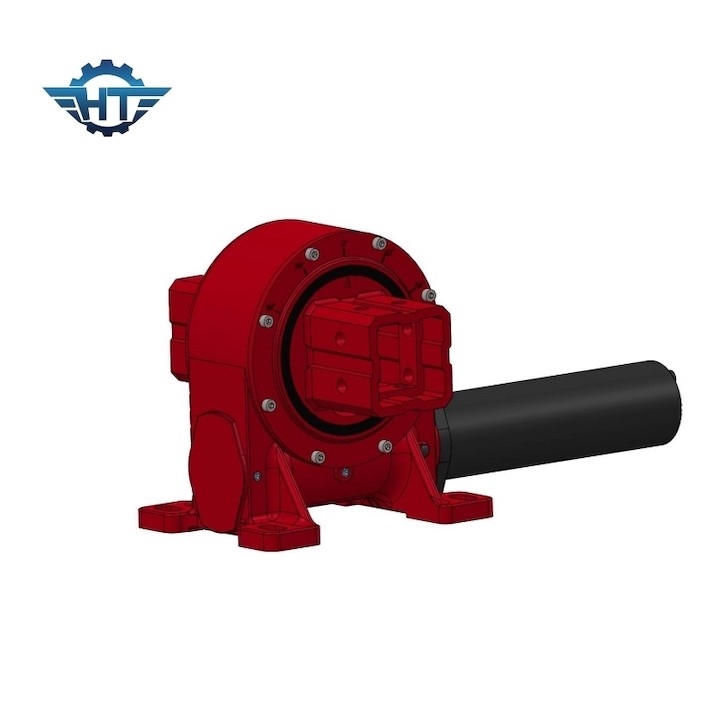

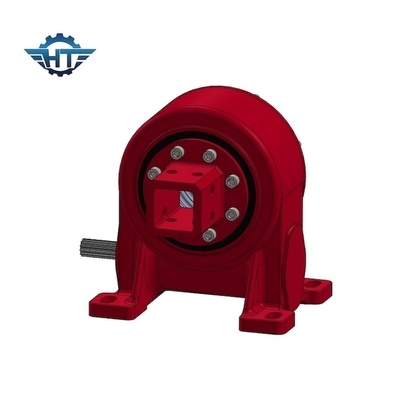

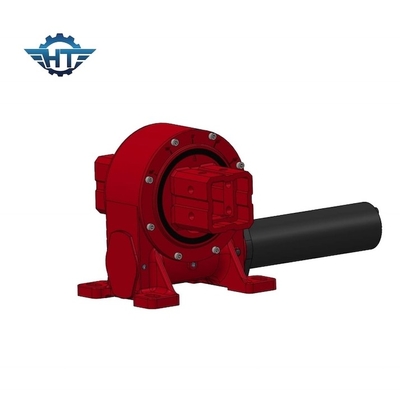

0.01° 高解像度 IP66 ソーラートラッカー スウィイングドライブ
製品説明
スローリングドライブ (スローリングドライブ,スローベアリングドライブ) とは,重荷を中央軸の周りに制御された回転を可能にするために様々な用途で使用される機械部品である.制御された動きのための信頼性と堅牢なソリューションを提供します工業機械,太陽光追跡システム,風力タービン,建設機器,そして正確な回転を必要とする他のアプリケーションで一般的に見られます.ローリングドライブは,通常,頑丈なで構成されていますシステムの中核は中央軸です. システムの中核は中央軸です.ワームギアと呼ばれます高品質のベアリング,シール,高性能のローリング,高性能のローリング,高性能のローリング,滑滑は,スウィリングドライブの不可欠な部品ですローヤーは,効率的な回転のためにサポートを提供し,摩擦を軽減し,シールと潤滑は,塵,汚れ,湿気から内部部品を保護します.長期的に信頼性を確保する適用に応じて,スウィイングドライブには,装置を周囲の構造にしっかりと固定するためのマウントフレンズと,回転を必要とする負荷を接続するための出力ギアが含まれます.スウィング ドライブ は 幅広い 用途 に 役立つ 多様 な 利点 を 提供 し ます耐久性,耐久性,耐久性,耐久性,耐久性,耐久性,耐久性,耐久性,耐久性,耐久性軸面と半径面の両方の負荷を支える能力は,建設などの産業で特に価値があります.再生可能エネルギーと製造業
テクニカルパラメータ
自動トランスミッションシステムで広く使用されている惑星減速器は,モーターの速度を減らし,トルクを増やすのに使用される機械装置の一種である.上記の表では,定数出力トルクを示しています.保持トルク,傾斜トルク,軸負荷,射線負荷,比率,効率,精度,IP保護,作業温度,自己ロック特性惑星式減速器の様々なサイズに対する重量情報.
|
モデル |
定数出力トルク (N.m) |
保持トルク (kN.m) |
傾きトルク (kN.m) |
軸負荷 (kN) |
放射線負荷 (kN) |
割合 |
効率性 |
精度 (学位) |
IP |
作業温度 ((°C) |
自動ロック |
体重 (kg) |
|
3cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
12kg |
|
5インチ |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
18kg |
|
7インチ |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
32kg |
|
8インチ |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
28kg |
|
9インチ |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
52kg |
|
12インチ |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
65kg |
|
14インチ |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
88kg |
|
17インチ |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
135kg |
|
21インチ |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
192kg |
|
25インチ |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
251kg |
概要すると,議論された惑星減速器の仕様は,そのサイズに応じて大きく異なります. しかし,それらのほとんどは,高い効率,精度,およびIP保護のような類似した特徴を共有します.,温度範囲も広い
申請
スウィニングドライブは,制御回転,正確な位置付け,負荷能力が不可欠な幅広い産業や機器で応用されています.柔軟性や強さだけでなく機械や部品の正確な位置付けと回転も可能である.回転駆動の一般的な用途には,以下が含まれます.
ソーラー・トラッキング・システム: スウィイング・ドライブは,太陽光パネルと電池を日中太陽に向かって方向化するために,太陽光トラッキング・システムで広く使用されています.太陽光発電のエネルギー回収を最大化し,効率を向上させる.
風力タービン:風力タービンで使用され,ナセルと刃の向きを制御する.風力タービンが風力発電を効率的に利用できるようにする.
施工機器:スウィングドライブは,ブーム,アーム,またはバケットの回転を正確に制御するために,掘削機,クレーン,コンクリートポンプなどの施工機械で使用されます.
農業機械: 収穫機や灌輸システムを含む農業機器は,様々な部品の動きと位置を制御するために,回転駆動装置を使用することが多い.
材料 処理: コンベア システム,材料 ローダー,スタッカー は,回転 駆動 装置 を 用い,コンベア ベルト や 他 の 機器 の 動き や 位置 を 制御 し ます.
回転テーブル:製造および加工アプリケーションでは,回転テーブルでは回転駆動が使用され,加工プロセス中に作業部品の正確なインデックスと位置付けが可能になります.
海上およびオフショア機器: スリーニングドライブは,船舶のクレーン,オフショア掘削リグ,および船舶位置位置システムで,機器と荷物の回転を制御するために使用されます.
空中作業台: エレベーター・プラットフォームやバケツ・トラックでは,作業台の動きと位置を制御するためにスウィリング・ドライブを使用し,高層地へのアクセスを可能にします.
再生可能エネルギー:風力発電や太陽光発電の応用に加えて,スピリングドライブは,潮と波のエネルギーシステムで,エネルギー捕捉装置の方向性を制御するために使用されています.
衛星皿: スウィイングドライブは,軌道上の衛星との通信を維持するために,衛星皿の正確な指針付けと追跡を可能にします.
放送と監視: 放送アンテナや監視カメラシステムで使用され,アンテナやカメラの動きを制御する.
自動化製造:スウィングドライブは,正確な回転運動と位置付けが必要な様々な自動化製造プロセスで役割を果たします.
防衛・航空宇宙:軍事・航空宇宙の応用では,レーダーシステム,ミサイル発射機,望遠鏡で機器の方向性を制御するために使用されます.
エンターテイメント産業: スウィイングドライブは,遊園地の遊輪やテーマパークの旋回プラットフォームなど,遊園地の遊園地で見つけることができます.
望遠鏡 と 観測所: 天文 観測所 と 望遠鏡 は,天体 の 正確 な 位置 付け と 追跡 を する ため に スウィイング ドライブ を 用いる.
鉱山および採石場機器:スウィングドライブは,部品の移動を制御するために,バケツホイール掘削機やスタッカー回収機などの重量鉱山機器で使用されます.
これらの例は,スウィイング駆動の汎用性と,様々な産業およびアプリケーションで正確な制御を提供することの重要性を強調しています.
