商品の詳細:
|
| 製品名: | ソーラー・トラッカー・スリュー・ドライブ | 保護レベル: | IP66 |
|---|---|---|---|
| 体重: | 80のKG | 速度範囲: | 0.1-100rpm |
| 騒音レベル: | ≤50dB | 正確さ: | 0.15° |
| 入力電圧: | 24v | エンコーダーのタイプ: | 増加 |
| ハイライト: | 高性能太陽光トレーカー スリーブドライブ,24V ソーラートラッカードライブ,50 dB ソーラー・トラッカードライブ |
||

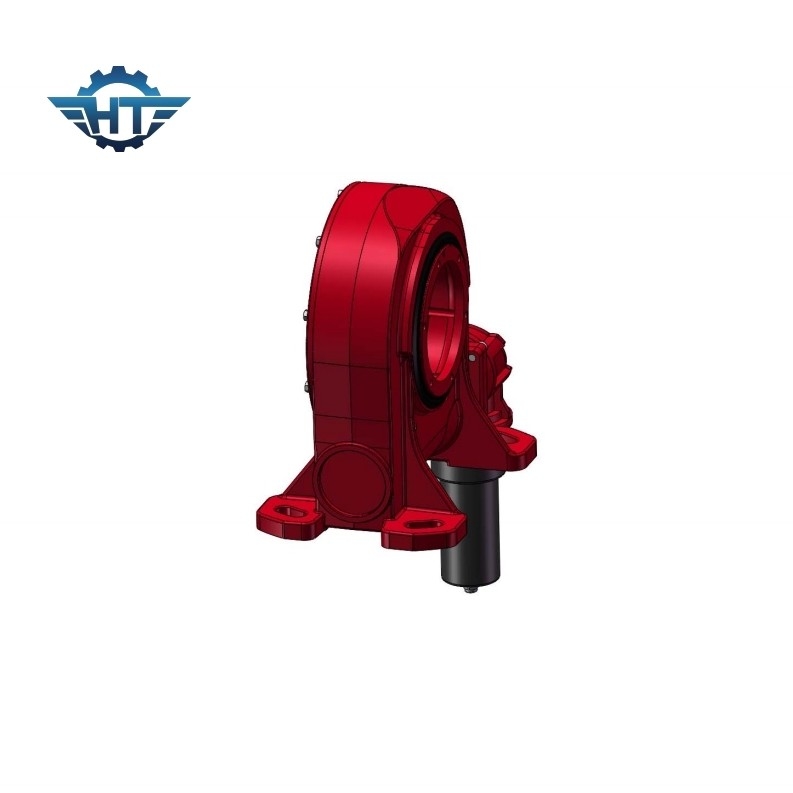

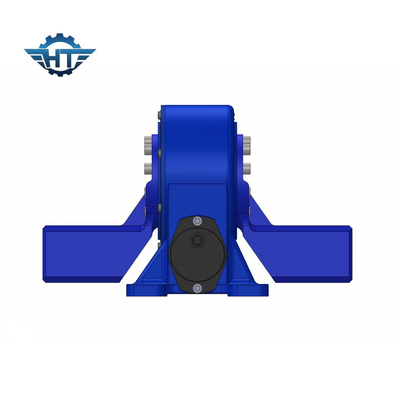

高性能ソーラー・トラッカー スリーブドライブ 出力トルク 5年
製品説明
スローリングドライブ (スローリングドライブ,スローベアリングドライブ) とは,重荷を中心軸の周りに制御された回転を可能にする様々な用途で使用される機械部品である.これらの装置は,一般的に工業機械で見られます.制御され,精密な回転が求められる他のアプリケーションです.
スウィーニングドライブの主な構成要素は,統合部品,中央軸,運動変換のための内部ギア,外部駆動モーターを含む頑丈なハウジングで構成されています.安定性や摩擦を減らす軸承保護用シールと潤滑剤,オプションのマウントフレンズと出力ギア
スウィニングドライブは重荷を処理し,正確な運動制御を提供するために構築されており,様々な産業に有用です.特に建築,再生可能エネルギー,製造にも使えます耐久性があり,軸性・半径性負荷の両方に対応する能力があります.
特徴
スローリングドライブ (スローリングドライブ,スローベアリングドライブ) とは,重荷を中心軸の周りに制御された回転を可能にする様々な用途で使用される機械部品である.これらの装置は,一般的に工業機械で見られます.制御され,精密な回転が求められる他のアプリケーションです.
旋回駆動の主要な特徴と部品の説明は以下のとおりです.
メインハウジング: スウィイングドライブは,通常,すべての内部部品を含む頑丈でコンパクトなハウジングで構成されています.厚い負荷や環境条件に耐えるように設計されています.
中枢軸: スウィイング駆動の核には,回転運動のピボットポイントとして機能する,しばしばワームギアと呼ばれる中央軸があります.
ギアメカニズム: スウィイングドライブの主な機能は,回転運動を角運動に変換することです.これはギアメカニズムによって達成されます.通常,ワームスクリューとリングギアから成るワームスクリューはリングギアの歯と接触し,制御回転を可能にします.
駆動モーター: スウィイング駆動の回転を制御するために,通常外部駆動モーターが接続されます.モーターは負荷を回転させるのに必要なトルクと電力を供給します.
ローヤリング: 高品質 のローヤリング は,スウィリング ドライブ の 重要な 部品 です.それ は 支え と 摩擦 を 軽減 し,スムーズ な 効率 的 な 回転 を 可能に し て い ます.いくつかのスウィニングドライブには,安定性を高めるために複数の列のベアリングがあります.
密着物 と 潤滑物: 内部 部品 を 塵,汚れ,湿気 から 保護 する ため に,回転 駆動 装置 に 密着物 と 密着物 が 装備 さ れ て い ます.磨き を 軽減 し,長期 に 信頼性 を 保つ ため に,適切な 潤滑 剤 を 取る こと が 必要 です.
マウントフレンズ:用途に応じて,スウィリングドライブを周辺構造にしっかりと固定するためにマウントフレンズが付属することがあります.
出力ギア:いくつかのスウィイングドライブには出力ギアがあり,それは回転する必要がある負荷に接続されます.このギアはアプリケーションの特定の要件に合わせてカスタマイズできます.
スウィングドライブは重荷を処理し,回転を正確に制御するように設計されており,制御された動きを必要とする様々なアプリケーションに最適です.軸面と半径面の両方の負荷を支える能力により,建設などの産業で貴重な部品になります再生可能エネルギーと製造業
テクニカルパラメータ
我々は,異なるサイズのための惑星ギア減速機の範囲を提供しています. モデルと仕様詳細は,以下の表に記載されています.
|
モデル |
定数出力トルク (N.m) |
保持トルク (kN.m) |
傾きトルク (kN.m) |
軸負荷 (kN) |
放射線負荷 (kN) |
割合 |
効率性 |
精度 (学位) |
IP |
作業温度 ((°C) |
自動ロック |
体重 (kg) |
|
3cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
12kg |
|
5インチ |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
18kg |
|
7インチ |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
32kg |
|
8インチ |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
28kg |
|
9インチ |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
52kg |
|
12インチ |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
65kg |
|
14インチ |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
88kg |
|
17インチ |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
135kg |
|
21インチ |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
192kg |
|
25インチ |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
251kg |
IP66防水等級. さらに,温度範囲は -40 °Cから +120 °Cまで広がります.そしてそれぞれが自動ロックと軽量機能で設計されています.
申請
スウィニングドライブは,制御回転,正確な位置付け,負荷能力が不可欠な幅広い産業や機器で応用されています.スウィーリングドライブの一般的な用途は以下のとおりです:
ソーラー・トラッキング・システム: スウィイング・ドライブは,太陽光パネルと電池を日中太陽に向かって方向化するために,太陽光トラッキング・システムで広く使用されています.太陽光発電のエネルギー回収を最大化し,効率を向上させる.
風力タービン:風力タービンで使用され,ナセルと刃の向きを制御する.風力タービンが風力発電を効率的に利用できるようにする.
施工機器:スウィングドライブは,ブーム,アーム,またはバケットの回転を正確に制御するために,掘削機,クレーン,コンクリートポンプなどの施工機械で使用されます.
農業機械: 収穫機や灌輸システムを含む農業機器は,様々な部品の動きと位置を制御するために,回転駆動装置を使用することが多い.
材料 処理: コンベア システム,材料 ローダー,スタッカー は,回転 駆動 装置 を 用い,コンベア ベルト や 他 の 機器 の 動き や 位置 を 制御 し ます.
回転テーブル:製造および加工アプリケーションでは,回転テーブルでは回転駆動が使用され,加工プロセス中に作業部品の正確なインデックスと位置付けが可能になります.
海上およびオフショア機器: スリーニングドライブは,船舶のクレーン,オフショア掘削リグ,および船舶位置位置システムで,機器と荷物の回転を制御するために使用されます.
空中作業台: エレベーター・プラットフォームやバケツ・トラックでは,作業台の動きと位置を制御するためにスウィリング・ドライブを使用し,高層地へのアクセスを可能にします.
衛星皿: スウィイングドライブは,軌道上の衛星との通信を維持するために,衛星皿の正確な指針付けと追跡を可能にします.
放送と監視: 放送アンテナや監視カメラシステムで使用され,アンテナやカメラの動きを制御する.
自動化製造:スウィングドライブは,正確な回転運動と位置付けが必要な様々な自動化製造プロセスで役割を果たします.
防衛・航空宇宙:軍事・航空宇宙の応用では,レーダーシステム,ミサイル発射機,望遠鏡で機器の方向性を制御するために使用されています.
エンターテイメント産業: スウィイングドライブは,遊園地の遊輪やテーマパークの旋回プラットフォームなど,遊園地の遊園地で見つけることができます.
望遠鏡と観測所: 天文観測所と望遠鏡は,天体の正確な位置付けと追跡のためにスウィイングドライブを使用します.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
サポートとサービス
ソーラー・トラッカー・スレーブ・ドライブ 技術サポートとサービス
ソーラー・トラッカー・スリーブドライブに プロフェッショナルな技術サポートと サービスを提供します. 専門家チームが 設置から保守まで どんな問題でもお手伝いできます.
設置
ソーラー・トラッカー・スレードドライブを 初めて設置する場合は 詳細な説明やチュートリアルを用意して プロセスを順調に進めます
メンテナンス
ソーラー・トラッカー・スレーブ・ドライブは メンテナンスを容易にするように設計されていますが 疑問や問題がある場合は チームからお手伝いできますメンテナンスの作業でアドバイスや支援をします.
トラブルシューティング
ソーラー・トラッカー・スレーブドライブに 問題を抱える場合は 弊社のチームから トラブルシューティングの支援を受けることができます詳細な指示とアドバイスを 提供することができます あなたの太陽電池トレーカースレイドドライブを 稼働させるのに役立ちます.
梱包 と 輸送
ソーラー・トラッカー・スリュー・ドライブは 頑丈な紙包装で出荷されます. 包装は,輸送中に発生するあらゆる損傷から製品を保護するように設計されています. 包装の内部では,輸送中に損傷しないように泡とバブルラップでしっかりと固定されています.パッケージには,製品説明書と必要なマウントハードウェアも含まれています.
