商品の詳細:
|
| 保証: | 5年 | 速度範囲: | 0.1-100rpm |
|---|---|---|---|
| 決断: | 0.01° | 出力トルク: | 7320 N.m |
| 正確さ: | 0.15° | 保護レベル: | IP66 |
| 入力電圧: | 24v | モーター: | 惑星の変速機 |
| ハイライト: | 低騒音太陽光追跡スレードドライブ,高効率のソーラー・トラッカー スリーブドライブ,耐久性のある操作 太陽スロードライブ |
||

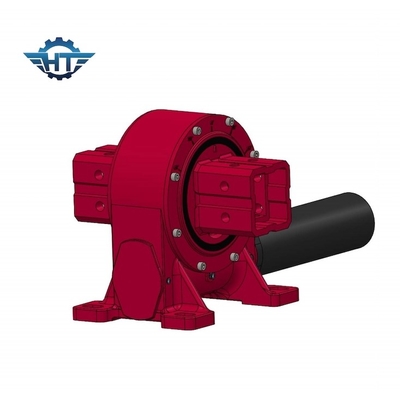

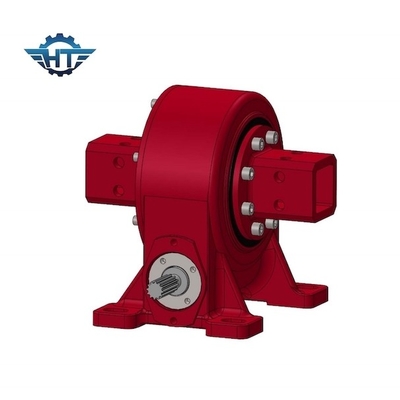

精密 設計 さ れ た ソーラー トラッカー 引 動 装置
製品説明
スローリングドライブ (スローリングドライブ,スローベアリングドライブ) とは,中央軸の制御回転を容易にするように設計された機械部品である.制御され,正確な回転運動が決定的である様々なアプリケーションで使用されますスウィーリングドライブの詳細な説明は以下のとおりです.
1主な成分
ハウシング: スウィング ドライブ は,内部 の 部品 すべて を 含ん で いる 堅牢 な ハウシング に 構成 さ れ て い ます.この ハウシング は,重荷 や 厳しい 環境 条件 に 耐える よう 設計 さ れ て い ます.
中枢軸 (ワームギア): スウィイング駆動の核心には,ワームギアと呼ばれる中央軸がある.それは回転運動のピボットポイントとして機能する.
ギアメカニズム: スウィイングドライブの主な機能は,回転運動を角運動に変換することです.これはギアメカニズムによって達成されます.通常,ワームスクリューとリングギアから成るワームスクリューはリングギアの歯と網状で,制御回転を可能にします.
駆動モーター:通常,外部の駆動モーターがスウィリング駆動の回転を制御するために接続されます.モーターは負荷を回転させるのに必要なトルクと電力を供給します.
2ローヤリング:
スウィイング ドライブ に は 高品質 の 軸承 が 組み込まれ て い ます.この 軸承 は 支え と 摩擦 を 軽減 し て い ます.これ は 滑らかで 効率 的 な 回転 を 可能に し て い ます.いくつかのスウィニングドライブには,安定性を高めるために複数の列のベアリングがあります.
3密封と潤滑:
内部 の 部品 を 塵,汚れ,湿気 から 保護 する ため に,回転 駆動 装置 に 密着 と 密着 器 が 装備 さ れ て い ます.磨き を 軽減 し,長期 的 な 信頼性 を 確保 する ため に,適切な 潤滑 剤 が 必要 です..
4固定フレンズ
適用状況に応じて,スウィイングドライブを周辺構造にしっかりと固定するために,マウントフレンズが付属することができる.
5出力装置:
スウィイングドライブには,回転する負荷に接続される出力ギアがある.このギアは,アプリケーションの特定の要件に合わせてカスタマイズすることができます.
6特徴:
スレーニングドライブは,高い負荷容量,コンパクトな設計,正確な位置付け,継続的な360度回転能力で知られています.軸面や半径面の両方の負荷に対応するのに十分な柔軟性がある.
7応用:
スウィングドライブは,太陽光追跡システム,風力タービン,建設機器,農業機械,海洋アプリケーション,材料処理,そしてもっとたくさん.
8パーソナライズ:
スウィングドライブは,ギア比,出力トルク,およびマウント構成を含む特定のアプリケーション要件を満たすためにカスタマイズすることができます.
9環境抵抗性:
多くのスウィイングドライブは,極端な温度,湿度,腐食性環境などの厳しい環境に耐えられるように設計されています.
制御回転と正確な位置付けを必要とする産業において,スウィイングドライブは重要な部品です.重荷を支える能力により,様々な用途で価値があります.機械と機器の効率性と信頼性に貢献する.
テクニカルパラメータ
惑星減速器のパラメトリック概要
惑星減速器 (Planetary Reducer) は,複数のギアホイールを回転させ,速度を減らし,トルクを増やすことで動作するギアボックスの一種である.このタイプのギアボックスは,生活のあらゆる分野で広く使用されている.下の表は,惑星減速器の各モデルの詳細を示しています定数出力トルク,保持トルク,傾きトルク,軸負荷,半径負荷,比率,効率,精度,IP,作業温度,自己ロック,重量を含む.
|
モデル |
定数出力トルク (N.m) |
保持トルク (kN.m) |
傾きトルク (kN.m) |
軸負荷 (kN) |
放射線負荷 (kN) |
割合 |
効率性 |
精度 (学位) |
IP |
作業温度 ((°C) |
自動ロック |
体重 (kg) |
|
3cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
12kg |
|
5インチ |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
18kg |
|
7インチ |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
32kg |
|
8インチ |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
28kg |
|
9インチ |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
52kg |
|
12インチ |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
65kg |
|
14インチ |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
88kg |
|
17インチ |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
135kg |
|
21インチ |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
192kg |
|
25インチ |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
そうだ |
251kg |
上記のデータによると,惑星式減速器は,かなり多様な特徴を持ち,さまざまなシナリオに適用できる.さらに,この種のギアは非常に効率的です.精度が高く,硬さも信頼性がある広範囲に適用される.
サポートとサービス
ソーラー・トラッカー・スリーブ・ドライブ 技術サポート&サービス
Solar Trackerでは 成功した製品の鍵は ユーザーに最高の技術サポートとサービスを提供することです顧客が最高レベルの技術サポートとサービスを提供できるようにすることです.
ソーラー・トラッカー・スレッド・ドライブの製品には様々な技術サポートとサービスを提供しています.
電話やメールで技術サポート
オンライン技術サポートとトラブルシューティング
メンテナンス・修理サービス
交換部品
ソーラー・トラッカー・スレードドライブについて質問や 支援が必要な場合は 連絡してください 経験豊富な技術者チームが喜んでお手伝いします
梱包 と 輸送
ソーラー トラッカー スリュー ドライブ 梱包 配送
ソーラー・トラッカー・スレッド・ドライブは 強力なプラウーン・ボックスに包装され, 保護のために内部に泡やカーボードが付いている.その後,宅配便や航空運送で,顧客の指定された配達宛先に送られます..
