商品の詳細:
|
| エンコーダーのタイプ: | 増加エンコーダー | 動作温度: | -40°Cから+120°C |
|---|---|---|---|
| 保護レベル: | IP66 | 決断: | 3600 ppr |
| 騒音レベル: | ≤50dB | 入力電圧: | 24v |
| 通信インターフェース: | RS485 | パッケージの重量: | 55KG |
| ハイライト: | RS485 スウィイングドライブ,インクリメンタル・エンコーダー・スウィイング・ドライブ,ソーラートラッカードライブ 24V |
||

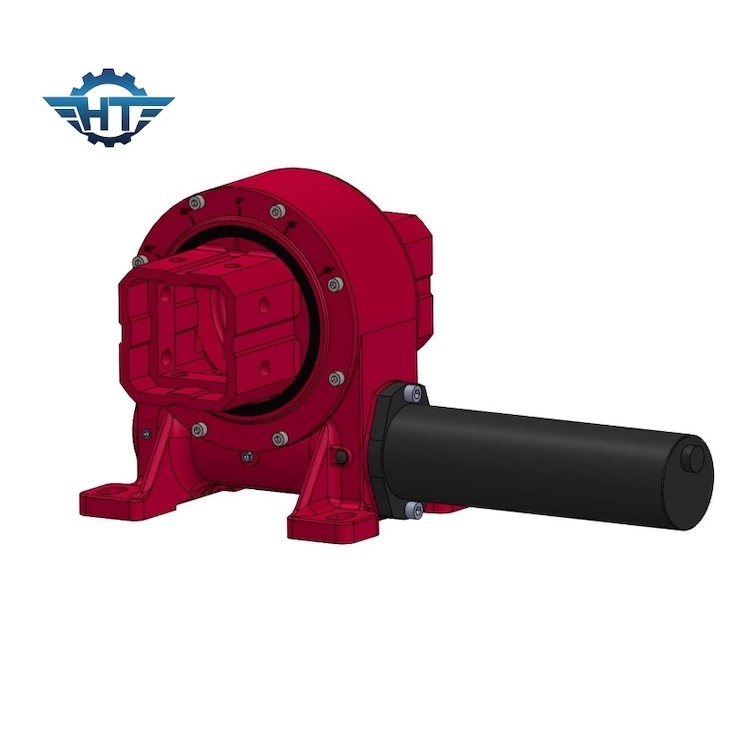

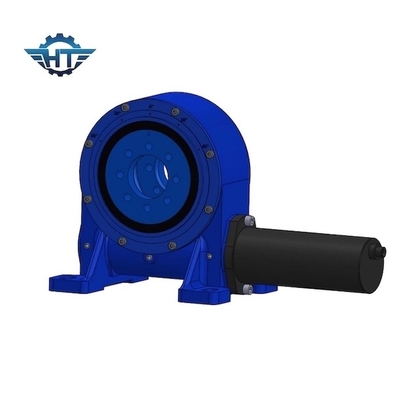

RS485通信インターフェースを備えたスウィイングドライブ - 太陽光追跡器
製品説明
スウィイング ドライブ: 主要 な 特徴 と 部品
スローリングドライブ (スローリングドライブ,スローベアリングドライブ) とは,重荷を中央軸の周りに制御された回転を可能にするために様々な用途で使用される機械部品である.工業機械や再生可能エネルギーに よく見られます制御された精密な回転が必要である太陽光追跡システムや風力タービン
スウィイングドライブの主要機能と部品を紹介します
メインハウジング: 重荷や環境条件に耐えるため,スウィリングドライブは,通常,すべての内部部品が保持されているコンパクトで頑丈なハウジングで構成されています.
中枢軸: スウィイング駆動の中心には,通常ワームギアと呼ばれる中央軸があり,回転運動のピボットポイントとして機能する.
ギアメカニズム:ギアメカニズムは,しばしばワームスクリューとリングギアで構成され,回転運動を角運動に変換します.
駆動モーター: 駆動モーターは,スウィリングドライブの外部にあり,負荷の回転に必要なトルクを提供します.
ローヤリング:高品質のローヤリングは摩擦を軽減し,スムーズで効率的な回転のために必要です.
密着物 と 潤滑物:密着物 と 密着物 は 外部 の 汚染物 から 内部 の 部品 を 保護 し,適切な 潤滑物 は 磨き を 軽減 し ます.
マウントフレンズ: スウィイングドライブを周囲の構造にしっかりと固定するためにマウントフレンズが必要かもしれません.
スウィングドライブは優れた汎用性,耐久性,負荷容量を提供し,様々な産業用アプリケーションの不可欠な部品となっています.
スウィングドライブは重荷を処理し,回転を正確に制御するように設計されており,制御された動きを必要とする様々なアプリケーションに最適です.軸面と半径面の両方の負荷を支える能力により,建設などの産業で貴重な部品になります再生可能エネルギーと製造業
テクニカルパラメータ
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
申請
様々な産業と用途におけるスウィイングドライブ
スウィイングドライブは,幅広い産業や機器における重要な部品です.それらは,回転運動と位置付けの正確な制御を提供するように設計されています.軸承負荷能力スウィーリングドライブの一般的な用途は以下の通りです.
1ソーラー・トラッキング・システム: スウィイング・ドライブは,太陽・パネルと電池を日中太陽に向かって方向化するために,太陽・トラッキング・システムで一般的に使用されます.太陽光発電の効率を向上させる.
2風力タービン:太陽光追跡システムと同様に,風力タービンは,風力エネルギーを効率的に捕獲するために,タービンのナセルとブレードを回転的に制御するためにスウィイングドライブを使用します.
3施工機器:スウィングドライブは,ブーム,アーム,またはバケットの回転を正確に制御するために,掘削機,クレーン,コンクリートポンプなどの施工機械で使用されます.
4農業機械:様々な部品の移動と位置を制御するために,収穫機や灌輸システムを含む農業機器にも使用されます.
5材料処理:スウィングドライブは,コンベヤーシステム,材料ロードヤー,スタッカーなどの材料処理アプリケーションで広く使用されています.輸送ベルトおよび他の機器の精密制御のために.
6回転テーブル:回転テーブルを回転させることは,回転駆動装置の最も重要な産業用途の一つです.機械加工中に作業部品の正確なインデックスと位置付けを可能にするために,製造および加工プロセスで使用することができます..
7海上およびオフショア機器: スウィイングドライブは,輪廻する機器と荷物の制御を可能にする船舶のクレーン,オフショア掘削リグ,および船舶の位置付けシステムで使用されます.
8空中での作業プラットフォーム: エレベータープラットフォームとバケツトラックは,作業プラットフォームの動きと位置を制御するためにスウィリングドライブが発見できるアプリケーションのいくつかです.
9再生可能エネルギー:風と太陽光を追跡するだけでなく,潮と波のエネルギーシステムでも利用され,エネルギーキャプチャ装置の方向性を定める.
10衛星皿: スウィイングドライブは,軌道上の衛星との通信を維持するために正確な指針と追跡を必要とする衛星皿のようなアプリケーションを持っています.
11放送および監視: スウィイングドライブの使用は,放送システム,ラジオおよびテレビアンテナ,アンテナまたはカメラの動きを制御するための監視機関で見ることができます.
12自動化製造: 精密な回転運動と位置付けを必要とする自動化製造プロセスでも使用されます.
13防衛・航空宇宙: スウィイングドライブは,この分野で使用されるレーダーシステム,ミサイル発射機,望遠鏡の重要な部品です.
14娯楽産業: 遊園地の遊園地の回転制御は,大輪や乗り場を含むスウィリングドライブの応用分野である.
15望遠鏡と観測所: 天文観測所と望遠鏡は,天体を正確に指し,追跡するためにスウィイングドライブに依存しています.
16鉱山および採石場機器:最後に,スローニングドライブは,バケツホイール掘削機やスタッカーリクレーマーなどの鉱山部門で使用される様々な重機械で使用されます.
これらの例は,様々な産業分野における スウィーニングドライブの無限の能力を示しています.効率的で安全な操作のための貴重な部品になります.
サポートとサービス
ソーラー・トラッカー・スレーブ・ドライブ 技術サポートとサービス
ハンチュウでは 太陽電池追跡装置の テクニカルサポートと サービスを提供しています私たちのサービスは,私たちの顧客のニーズを満たすために設計されています そして私たちの太陽電池トラッカースレードドライブのパフォーマンスを最大化します.
技術サポートとトラブルシューティング
サポート・トラブルシューティング・サービスを提供します. ソーラー・トラッカー・スレード・ドライブの設置,設定,設定にご協力ください.診断や技術的な問題を解決するために利用できます..
整備 と 改良
太陽電池追跡スレードドライブが常に最適に動作することを保証するために メンテナンスとアップグレードサービスを提供します
保証 と 修理
ソーラー・トラッカー・スレードドライブには,包括的な保証と修理サービスを提供しています. ソーラー・トラッカー・スレードドライブに問題が発生した場合,できるだけ早く修理します.
梱包 と 輸送
ソーラー・トラッカー・スレウ・ドライブ製品は,製品のサイズと重量に応じて,泡や泡の包装で安全に梱包され,紙箱かプラスチック容器に置かれます.すべての商品は配達を保証するために追跡番号で出荷されます.
ソーラー・トラッカー・スリーブ・ドライブ製品の標準送料時間は3~5営業日です. 要求に応じて急送が可能です.
よくある質問
Q1: 太陽電池追跡スレードドライブのブランドとモデルは?
A1: 太陽電池追跡スレードドライブは ハングトゥー VEモデルです
Q2:太陽電池追跡装置はどこから来たの?
A2:太陽電池追跡スレーブドライブは 中国のチャン州です
Q3:太陽電池追跡スレードドライブには どんな認証がありますか?
A3: 太陽電池追跡スレードドライブには CEとISO9001の認証が両方あります
Q4: 太陽電池トレーカー スリードドライブの最小注文量は?
A4: ソーラー・トラッカー・スレード・ドライブの最小注文量は 1 枚です.
Q5: 太陽電池追跡スレードドライブの価格帯は?
A5: 太陽電池トレーカースレッドドライブの価格範囲は200~350ドルです.
Q6:太陽電池追跡スレードドライブの配送時間はどのくらいですか?
A6: 太陽電池トレーカースレイドドライブの配達時間は 7~15日です.
