商品の詳細:
|
| モデル: | 5インチ | ギア比: | 37 |
|---|---|---|---|
| 効率: | 40% | タイプ: | 二軸 |
| 応用: | 太陽追跡システム | OEM サービス: | 利用可能 |
| 原産地: | 常州、中国 | 運転者: | 12/24vdc モーター、サーボモーター |
| ハイライト: | ウォーム付き二軸スルードライブ、ギア構造二軸スルードライブ、5インチ二軸スルードライブ,Gear Structure Dual Axis Slew Drive,5 inch Dual Axis Slew Drive |
||

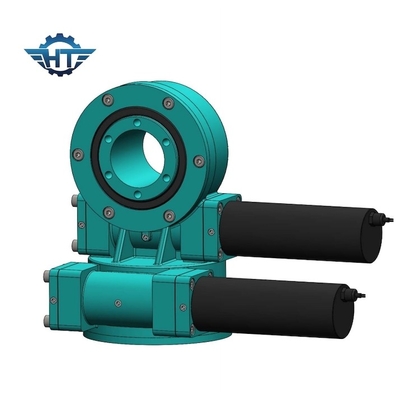

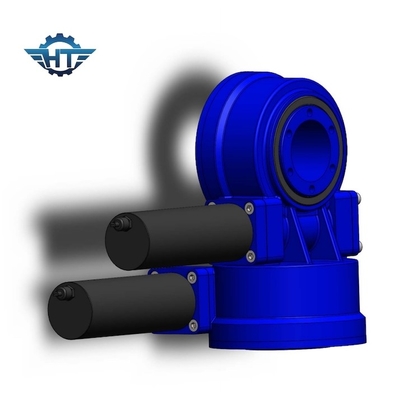

ソーラー トラッキング システム用のウォームおよびギア構造を備えた 2 軸スルー ドライブ
ウォームとギアのスルー ドライブの説明
旋回ドライブは、旋回ベアリング、ウォーム シャフト、ハウジング、ベアリング、モーターなどで構成されます。モーターがウォームシャフトを駆動し、旋回ベアリングの外輪が回転し、旋回ベアリングの内輪がハウジングに固定されている間、外輪はフランジを介してトルクを出力します。
SDE モデル スルー ドライブ パラメータ
| SDE モデルのパフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力トルク (Nm) |
傾斜トルク (kN・m) |
保持トルク（kN・m） | アキシアル荷重 (kN) | ラジアル荷重 (kN) | 比 | 効率 |
精度 （程度） |
知財 |
作業温度 (℃) |
セルフロック | 重量 (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 705kg |
関数
旋回ドライブは、より多くの軸方向荷重、ラジアル荷重、および傾斜モーメントを維持できます。ターンテーブルまたはフレームは、旋回ドライブによって駆動される方位角と仰角で回転します。
応用
ソーラーの場合：ソーラートラッキングシステムで設計されており、発電効率を向上させます。
工業用: 主に 2 つの相対回転物体を 360° で駆動するために使用されます。
利点
1.より多くの歯の接触とより高いトルクを提供する砂時計ウォームシャフトで設計されています
2. 歯車や軌道面の硬化による寿命向上
3. 製品の性能をテストし、製品の品質を保証します。
主に、負荷保持力と回転トルク強度の両方を必要とする用途に最適であるため、旋回駆動を利用できる多くの用途があります。
