| Brand Name: | HangTuo |
| Model Number: | SE3」 |
| MOQ: | 1個 |
| 価格: | USD 100~1100/ pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C、T/T、ウエスタンユニオン |

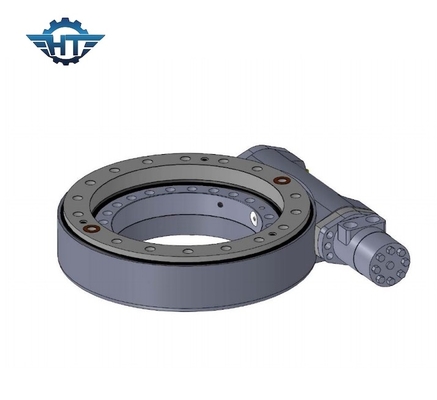

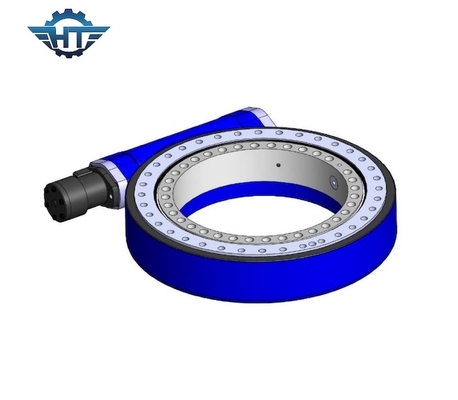

傾斜ソーラートラッカー用のブラシ付きモーターとエンコーダーを備えた360度回転スルードライブ
スルードライブの説明
当社の SE ドライブは、ほこり、汚れ、砂、さらには水などの環境粒子からほぼ完全に保護する IP66 等級の筐体を提供します。当社の試験装置は、当社の製品が 30 年のフィールド寿命を保証します。
スルードライブシステムは、ウォーム、ギア、ベース、ハウス、ベアリング、およびその他の付属品で構成されるコンパクトに構築されたユニットです。ギアとウォームの利点を1つのユニットに集約したユニットです。
SEシリーズの性能パラメータ
| SE モデルのパフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク (Nm) |
傾ける トルク (Nm) |
ホールディング トルク (Nm) |
軸方向 ロード (kN) |
放射状の ロード (kN) |
比 | 効率 |
精度 （程度） |
知財 |
作業温度 (℃) |
自己- ロック |
重さ （kg） |
| 1" | 400 | 1000 | 1800年 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 204 |
DCモーター
さまざまなモーター (220VAC、380VAC モーター、12VDC、24VDC、48VDC モーター、サーボ モーター、ステッピング モーター) は、お客様の要件に応じて設計できます。
1. ギアボックスの最大トルクが大幅に増加するように、出力軸に二重支持構造を採用します。
2. 太陽歯車と遊星歯車はスプラインで接続されており、ギアボックスの最大トルクを増加させ、寿命を延ばします。
3. 入力段にはすば歯車を採用し、低騒音・高速走行をスムーズにします。インナーギアリングを別体にすることでレシオを大きくし、デザインの自由度を高めました。ギアボックスとモーターは、軸方向のネジによるシームフィックスによって配置され、マッチング精度が向上し、ノイズが低減されます。
4. 遊星ホイールの内側にローリング ピン ホルダーを使用しています。スライディング グラインディングの代わりにローリング ピン グラインディングを使用しているため、ギアボックスの寿命がはるかに長くなります。
5.二重支持構造;遊星歯車の内孔を内面研削して内孔の真円度を 0.003mm 以下にし、滑りではなく転がりで走行させます。HRC60 ギア表面精密スクレーピング; これらすべての技術の採用により、非常に静かで安定した動作と 10000 時間以上の長寿命が保証されます。
