商品の詳細:
|
| 素材: | 50Mn、42CrMo | モデル: | SDE7」 |
|---|---|---|---|
| ギア比: | 57:1 | 定格出力トルク: | 2000Nm |
| 保持トルク: | 13500Nm | 傾斜トルク: | 13200Nm |
| 効率: | 40% | 標準色: | RAL9006 |
| ハイライト: | SDE 2 軸小型スルー ドライブ,PV トラッキング 2 軸スルー ドライブ,2 軸スルー ドライブ 2000 Nm |
||

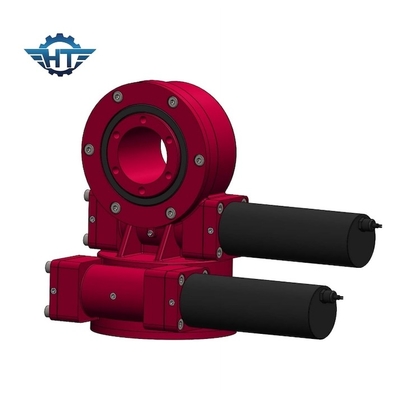

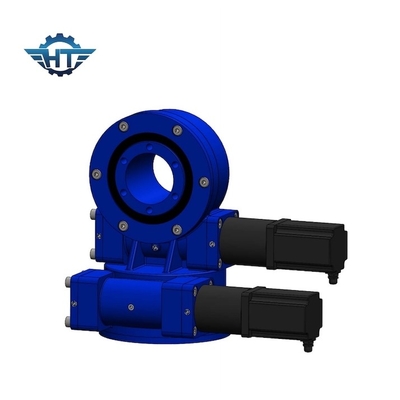

PV追跡システムのためのブラシをかけられたモーターを搭載するSDEシリーズ二軸小さいたくさんドライブ
二軸小回転ドライブの説明
タワーフォトサーマルの歴史
タワー型太陽熱発電システムの設計思想は、1950年代に旧ソ連から提案されました。1950年、旧ソ連は世界初の小型塔型太陽熱発電所を設計し、太陽熱発電技術に関する広範囲かつ基礎的な探査研究を行った。不完全な統計によると、1981 年から 1991 年までに世界で 20 メガワット規模の太陽熱発電実験用発電所が建設されました。その主な形態はタワー型発電所で、最大発電量は 80 MW です。2013 年 7 月、中国の青海 Zhongkong Delingha 50MW タワー型太陽熱発電所 - Phase I-10MW プロジェクトは、Qinghai Power Grid に首尾よく統合されました。
タワー CSP に適用される SDE モデル スルー ドライブ
| SDE モデルのパフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力トルク (Nm) |
傾斜トルク (kN・m) |
保持トルク（kN・m） | アキシアル荷重 (kN) | ラジアル荷重 (kN) | 比 | 効率 |
精度 （程度） |
知財 |
作業温度 (℃) |
セルフロック | 重量 (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 705kg |
特徴
1.ソーラートラッキングシステムの安全性を向上させる高いバックホールディングトルク
2. ワームドライブを内側に包み込む
3.高負荷を確保するための多歯接触
4.セルフロック機能
アプリケーション
CSPタワー/ヘリオスタット発電所
カスタマイズされたサービス
1. さまざまな用途やプロジェクトに基づく特別な設計
2.油圧モーター、ステッピングモーター、電気モーターなど、さまざまなタイプのモーターを組み合わせることができます。
3. RAL コードに基づいてさまざまな色が用意されています。標準色はRAL 9006です。
