| Brand Name: | HangTuo |
| Model Number: | SE9」 |
| MOQ: | 1個 |
| 価格: | USD 280~504 / pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C、T/T、ウエスタンユニオン |

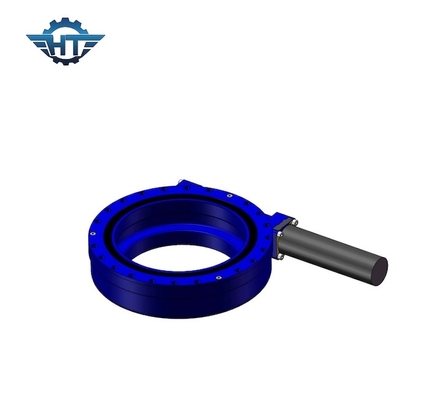

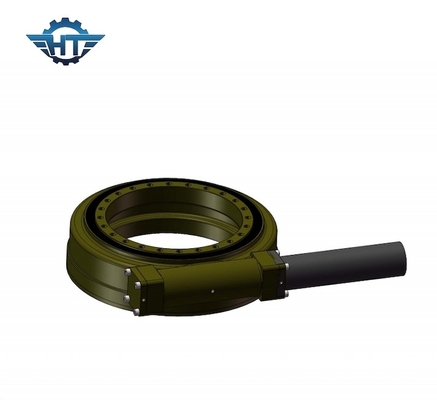

傾斜ソーラートラッカー用の24VDCモーターに取り付けられた水平に囲まれた小さなスルードライブ
密閉型小型スルードライブの説明
動力源として、スルー モーターは通常、DC 遊星歯車モーターまたは AC 歯車モーターまたは油圧歯車モーターです。AC油圧モータは、主に建設機械の動力駆動システムとして使用されています。コアコンポーネントは旋回リングドライブであるため、旋回ギアボックスは軸方向および半径方向の力に容易に耐えることができます。
スルードライブは、新しい種類のスルー製品です。それは、ウォーム、回転リング、完全に囲まれたハウジング、電気または油圧モーターで構成されています。コア部分は旋回リングであるため、軸方向の負荷、半径方向の負荷、および傾斜モーメントを同時に受けることができます。従来のスルー製品と比較して、スルードライブは設置と保守が簡単で、スペースを節約することもできます。当社のスルー ドライブの典型的な用途には、農業機械、建設機械、コンベヤ システム、クレーン、掘削リグ、鉱業、軍事、浚渫船、遊園地、太陽光発電システム、その他の新しいエネルギー分野が含まれます。
SE モデル 旋回駆動装置の性能データ
| モデル | 比 | 定格出力トルク | 傾斜トルク | 保持トルク | アキシアル荷重 | ラジアル荷重 | 効率 | 精度 | セルフロック | 重さ |
| Nm | Nm | Nm | kN | kN | 程度 | はい | kg | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | はい | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | はい | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | はい | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 182 |
旋回駆動アプリケーション
旋回ドライブは、回転トルク強度が必要な用途に最適なモーション コントロール製品です。
ソーラー用スルードライブ：太陽光発電パネルが回転するように設計されており、発電効率を向上させます。1 軸および 2 軸のソーラー トラッキング ソリューションが利用可能です。
ソーラー トラッキング システム アプリケーションの旋回駆動には、ソーラー コンセントレーター ソーラー ディッシュ、CPV (集光型太陽光発電)、CSP (集光型太陽光発電)、ソーラー パラボリック トラフ、PV トラッカーが含まれます。
風力発電機の場合: 旋回ドライブは、風力タービンのペデスタルを回転させるために使用されます
建設機械用途の旋回駆動装置: 搭載型トラック クレーン、高所作業台、ドック クレーン、材木グラブに広く適用
産業市場向け: 自動化/組立ライン、ロボットアーム
衛星用: スルー ドライブは、衛星放送受信アンテナの宇宙通信および全地球測位システムに使用できます。
