商品の詳細:
|
| ギア比: | 31:1 | タイプ: | 同封 |
|---|---|---|---|
| 応用: | PV追跡システム | 運転者: | 油圧モーター |
| IPグレード: | IP66 | 色: | 要求通り |
| 効率: | 40% | バックラッシュ: | 0.1度 |
| ハイライト: | SEウォームギアスルードライブ、単軸小型ギアスルードライブ、高精度PVギアスルードライブ,Single Axis Small Gear Slew Drive,High Accuracy PV Gear Slew Drive |
||

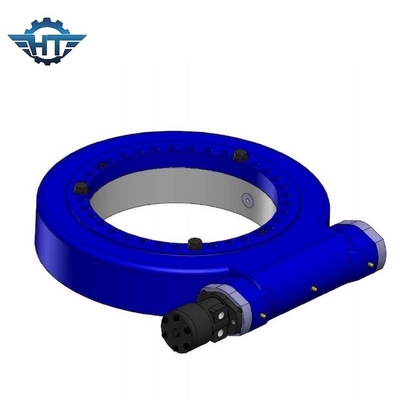

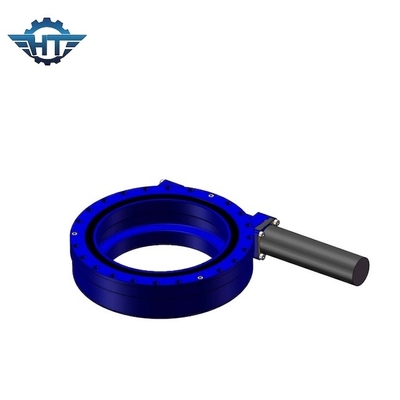

高精度なPVの追跡システムのためのSEみみずギヤ単一の軸線の小さいたくさんドライブ
スモールスルードライブの説明
ソーラートラッカーは、滑らかでゆっくりとした頑丈な動きをする必要があります。トラッカーは、高い位置精度と高度な信頼性を備えている必要があります。これらの要件は、旋回ドライバーと呼ばれる特別に設計されたドライバーによって達成できます。
精度: 0.1 度
利用可能な: 3 インチ - 12 インチ
水平設置
より良い保護のためにソーラーアプリケーションの方位軸に旋回ドライブを逆さまに取り付け、仰角軸の保護を追加することをお勧めします。他の用途では、取り付け方向は保護レベルの評価に基づいており、より良い保護のためにはより良いものとします。
垂直設置
より良い保護のために、ソーラーアプリケーションでは添付の図面を上にして旋回ドライブを取り付けることをお勧めします。他の用途では、取り付け方向は保護レベルの評価に基づいており、より良い保護のためにはより良いものとします。
SEシリーズの性能パラメータ
| モデル | 比 | 定格出力トルク | 傾斜トルク | 保持トルク | アキシアル荷重 | ラジアル荷重 | 効率 | 精度 | セルフロック | 重さ |
| Nm | Nm | Nm | kN | kN | 程度 | はい | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800年 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | はい | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 14 |
| 7" | 57:1 | 1750年 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | はい | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | はい | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | はい | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 182 |
特徴
1.旋回ベアリングをコアコンポーネントとして採用することにより、旋回ドライブは軸方向の力、半径方向の力、および傾斜モーメントに同時に耐えることができます。
2. 旋回ドライブは、モジュラー トレーラー、あらゆるタイプのクレーン、空中作業台、ソーラー トラッキング システム、風力発電システムに広く適用されています。
3.電気および遊星ギアボックスは、顧客の要件に応じて設計できます。
4.旋回ドライブには、施設のスペースを節約する、コンパクトな設計で最大の負荷容量、長寿命、メンテナンスコストの削減などの利点があります。
構造図
1.ハウジングベース
2. 旋回リング
3.レースウェイ
4.シール
5. 天板
6.ドライブ（油圧モーター/電子モーター）
7. モーターアダプター
8. Oリング
9. 入力穴
10. モーターと反対側のシャフト
11.エンドキャップ
12.カバー
13.エンコーダー
