商品の詳細:
|
| ギア比: | 31:1 | 通常出力トルク: | 533Nm |
|---|---|---|---|
| 起源の場所: | 常州、中国 | 保持トルク: | 7000Nm |
| 傾斜トルク: | 744Nm | 定格出力トルク: | 0.065RPM |
| 使用法: | 傾斜太陽追尾システム | プロテクト機能: | IP66 |
| ハイライト: | 小型密閉型スルー ドライブ、3 インチ密閉型スルー ドライブ、IP66 小型密閉型スルー ドライブ,3 Inch Enclosed Slew Drive,IP66 Small Enclosed Slew Drive |
||

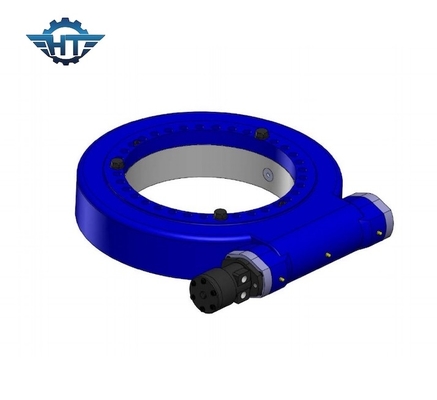

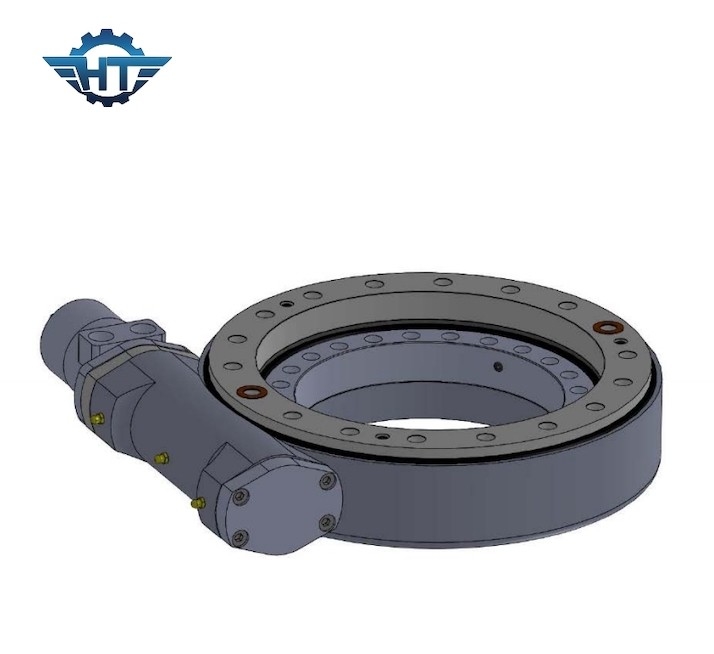

傾いた太陽追跡システムのための 3 インチ IP66 の小さい封じられたたくさんドライブ
傾斜ソーラー スルー ドライブの説明
スルードライブシステムは、ウォーム、ギア、ベース、ハウス、ベアリング、およびその他の付属品で構成されるコンパクトに構築されたユニットです。ギアとウォームの利点を1つのユニットに集約したユニットです。当社の SE ドライブは、ほこり、汚れ、砂、さらには水などの環境粒子からほぼ完全に保護する IP66 等級の筐体を提供します。当社の試験装置は、当社の製品が 30 年のフィールド寿命を保証します。
SEモデル旋回ドライブのパラメータ
| モデル | 比 | 定格出力トルク(Nm) | 傾斜トルク(Nm) | 保持トルク(Nm) | アキシアル荷重(kN) | ラジアル荷重(kN) | 効率 | 精度(°) | セルフロック | 重量(kg) |
| 1” | 32:1 | 400 | 1000 | 1800年 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5インチ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12インチ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14インチ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17インチ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25インチ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
さまざまなモーター (220VAC、380VAC モーター、12VDC、24VDC、48VDC モーター、サーボ モーター、ステッピング モーター) は、お客様の要件に応じて設計できます。
DCモーター
1. ギアボックスの最大トルクが大幅に増加するように、出力軸に二重支持構造を採用します。
2. 太陽歯車と遊星歯車はスプラインで接続されており、ギアボックスの最大トルクを増加させ、寿命を延ばします。
3. 入力段にはすば歯車を採用し、低騒音・高速走行をスムーズにします。インナーギアリングを別体にすることでレシオを大きくし、デザインの自由度を高めました。ギアボックスとモーターは、軸方向のネジによるシームフィックスによって配置され、マッチング精度が向上し、ノイズが低減されます。
4. 遊星ホイールの内側にローリング ピン ホルダーを使用しています。スライディング グラインディングの代わりにローリング ピン グラインディングを使用しているため、ギアボックスの寿命がはるかに長くなります。
5.二重支持構造;遊星歯車の内孔を内面研削して内孔の真円度を 0.003mm 以下にし、滑りではなく転がりで走行させます。HRC60 ギア表面精密スクレーピング; これらすべての技術の採用により、非常に静かで安定した動作と 10000 時間以上の長寿命が保証されます。
