商品の詳細:
|
| モデル: | 9インチ | ギア比: | 61:1 |
|---|---|---|---|
| 応用: | PVソーラートラッカー | 起源の場所: | 常州、中国 |
| 運転者: | 直流電動機 | インストール: | 水平または垂直取り付け |
| 色: | 要求通り | バックラッシュ: | 0.1度未満 |
| ハイライト: | 垂直 PV ウォーム ギア スルー ドライブ、9 インチ ウォーム ギア スルー ドライブ、単軸ウォーム ギア スルー ドライブ,9 Inch Worm Gear Slew Drive,Single Axis Worm Gear Slew Drive |
||

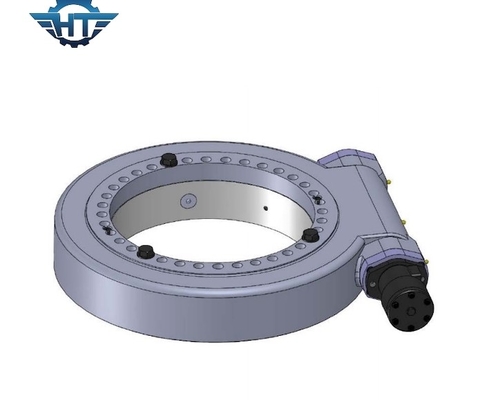

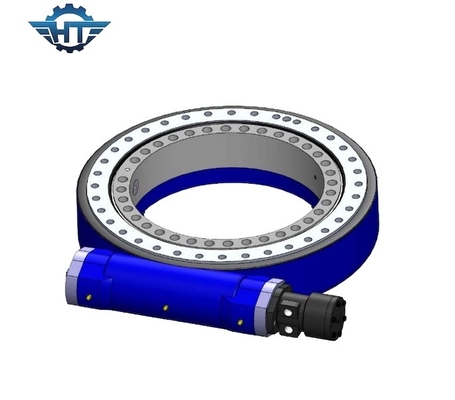

PVの太陽追跡者のための高精度の単一の軸線9インチの縦のみみずギヤたくさんドライブ
9 インチ垂直ウォーム ギア スルー ドライブ説明
旋回ドライブは、ラジアルおよびアキシャル荷重を安全に保持し、回転トルクを伝達できるギアボックスです。回転は、1 つの軸で行うことも、複数の軸でまとめて行うこともできます。旋回ドライブは、ギア、ベアリング、シール、ハウジング、モーター、およびその他の補助コンポーネントを製造し、それらを完成したギアボックスに組み立てることによって作られます。
ゼロ バックラッシュ旋回ドライブは、ギアとウォームが完全にかみ合った特別な旋回ドライブであり、潤滑と動作加熱の妥当なギャップもあります。
SEシリーズの性能パラメータ
| SE モデルのパフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク (Nm) |
傾ける トルク (Nm) |
ホールディング トルク (Nm) |
軸方向 ロード (kN) |
放射状の ロード (kN) |
比 | 効率 |
精度 （程度） |
知財 |
作業温度 (℃) |
自己- ロック |
重さ （kg） |
| 1" | 400 | 1000 | 1800年 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | はい | 204 |
利点
ZE旋回ドライブの主な利点
1. 360度回転
2.左右からの駆動モーターの接続、
3. 取り付け時にギアのクリアランスを調整する必要はありません。これは、工場の前に生産者によってすでに設定されています
4.簡単な設置と低メンテナンス
5.合理的なスペース利用
6. ギアはセルフロック式です。したがって、ブレーキは必要ありません
7. 開始と停止の簡単で流暢な方法
8. 高精度
