商品の詳細:
|
| 材料: | QT | モデル: | SDE3」 |
|---|---|---|---|
| ギヤ比率: | 31:1 | 定格出力のトルク: | 600 Nm |
| トルクの保持: | 5800 Nm | トルクを傾けること: | 1800 Nm |
| 効率: | 40% | 標準的な色: | RAL 9006 |
| ハイライト: | solar slew drive,slewing drive for solar tracking system |
||

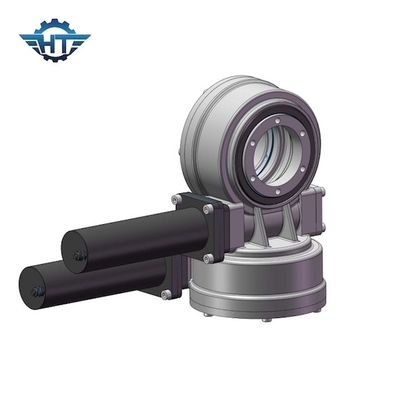

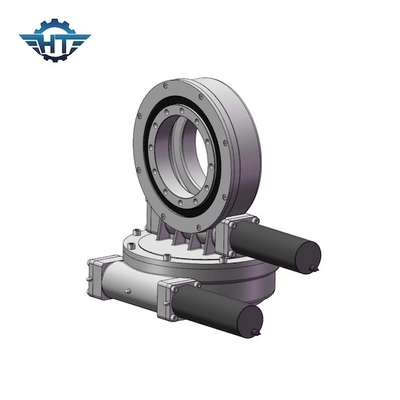

曲げられたミラー放物線Cspのために耐える砂時計みみずギヤ回転リング
みみずギヤ回転リング軸受け記述
回転ドライブは回転トルクの強さの、低速およびよい正確さを要求する適用のための完全な動作制御プロダクトである。
太陽のためのドライブを殺害した:それは太陽光起電パネルの回転で設計され、発電の効率を改善する。集中された太陽エネルギーは太陽コンセントレイターの太陽皿、CPV （集中されたPhotovoltaics）、CSP （集中された太陽エネルギー）、太陽放物線たらい、PVを追跡者（単一の軸線及び二重軸線太陽追跡の解決）の含んでいる。 風力発電機のため:回転ドライブが風力の台を回すのに使用されている。 建設機械の塗布のため:取付けられたトラック クレーンで広く、空気の働くプラットホーム適用されて、クレーン、材木のグラブ。 企業の市場のため:オートメーションおよびCNCの一貫作業、ロボティック腕。 衛星のため:衛生放送受信アンテナの宇宙通信そしてグローバルな配置方法。
SDEモデル回転ドライブ パフォーマンス パラメータ
|
SDEモデル パフォーマンス パラメータ |
||||||||||||
|
モデル |
定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を |
軸負荷（kN） |
放射状の負荷（kN） |
比率 |
効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 |
重量（kg） |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
25kg |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
34kg |
|
7" |
2000年 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
56kg |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
705kg |
放物線CSPの適用
回転ドライブはCSPの放物線たらいのための完全な回転部品である。従って放物線たらいは太陽の熱生産のエネルギーそして効率を最大にするために曲げられたミラーを（放物線たらいと呼ばれる）太陽追跡することを適用する。太陽の光線は流動たらいの中心点にある熱伝達で満ちている受信機の管に捕獲され、反映される（水か熱オイル）。
