商品の詳細:
|
| ギヤ比率: | 31:1~150:1 | 軸線: | 縦の単一の軸線 |
|---|---|---|---|
| 起源の場所: | 常州、中国 | 構造: | ワーム と 道具 |
| 寿命: | 30年 | 色: | RAL9006 |
| 使用法: | ソーラートラッカー | 特徴を保護しなさい: | IP66 |
| ハイライト: | solar tracker drive,slewing drive for solar tracking system |
||

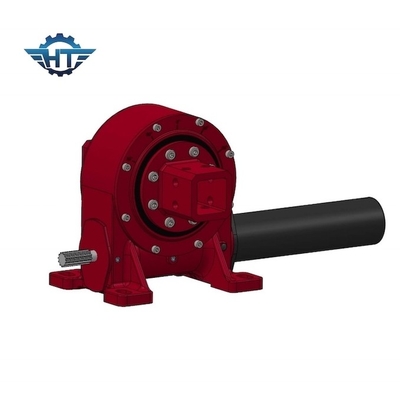

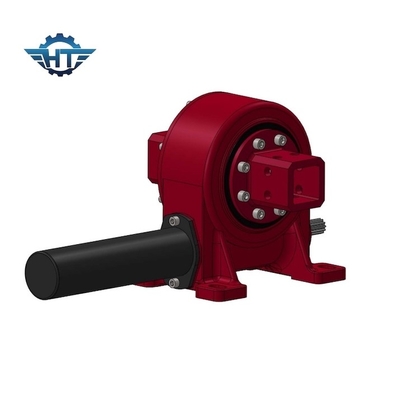

24VDC惑星ギアモーター付き太陽追跡装置のための砂時計ワームギアスロードライブ
ワームギアスロードライブ 説明
SE 単軸横軸スウィリング駆動は,単軸太陽電池追跡システムと二軸太陽電池追跡システムの両方の重要な部品です.また,CSPとCPVシステムにも適用できます.風力発電など.
単軸の追跡装置は 太陽光発電モジュールを 旋回の1つの軸に沿って方向付け 太陽が移動するにつれて 東から西に水平に移動しますこれらのPVモジュールの移動は,減速機が負荷保持と回転トルクの両方を提供することを要求します.追跡装置は,ギアリングのピッチラインに多くの歯を巻き込むスウィイングドライブを適用することで,最大限の強度,耐久性,性能を提供します.追跡装置は最短の停止時間や維持費をかけて 最長の使用期間を保ちます.
双軸追跡装置は,横から横,上から下へと回転し,太陽の動きをさらに正確に追跡することができます.これらのスウィイングドライブは,単軸システムよりも高いエネルギー出力を可能にします.2つの自由度があるので信頼性と継続的な機能のために,強力で強力なスウィイングドライブを使用することがさらに重要です.
VE モデルの性能パラメータ
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
利点
1360度回転する
2運転モーターは左側または右側に接続
3設置中に,ギアリングのクリアランスを調整する必要はありません.これはすでに工場の前に生産者によって設定されています.
4油脂は工場前には 詰められていた
4シンプルな設置と保守費が少ない
5合理的な空間利用
6. ギアが自動ロックしているので,ブレーキは必要ありません.
7. 簡単で流暢な方法の起動と停止
8高傾きトルク,水平設置に適しています.
