商品の詳細:
|
| 素材: | 50Mn、42CrMo | モデル: | VE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定格出力のトルク: | 1750Nm |
| トルクの保持: | 13200Nm | トルクを傾けること: | 7000Nm |
| 効率: | 40% | 標準的な色: | RAL 9006 |
| ハイライト: | solar tracker drive,solar slew drive |
||

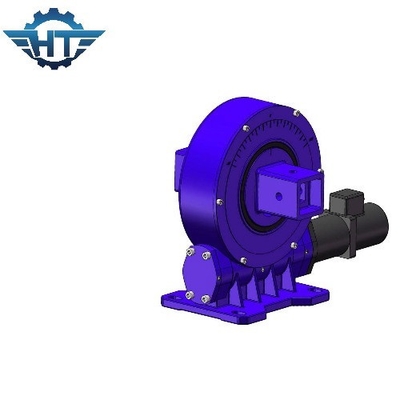

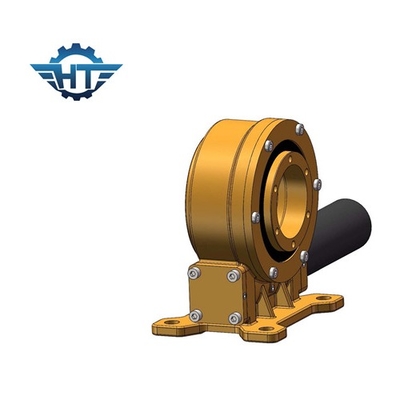

高性能の太陽追跡者のための24VDCプラネタリ・ギア モーターを搭載する小さいたくさんドライブ
小さいたくさんドライブ記述
縦のたくさんドライブはイースト-ウェストのために太陽の方の追跡を要求する平らな単一の軸線の太陽能力別クラス編成制度のために、それとりわけ設計されている縦に取付けられる。縦のたくさんドライブの精密な回転はメカニズムが完全に追跡するようにする。この種類の縦の回転ドライブは砂時計のメカニズムを組み込む最も最近の技術を使用して製造される。
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 251のkg |
利点
1.太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2. 360度の回転範囲
3.みみずドライブ内部を囲むこと
4.高い負荷を保障する多歯接触
5.自動閉鎖機能
カスタマイズされたサービス
1.異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
時のトルクを傾けること:このトルクは負荷の位置と回転軸受けの中心間の間隔によって増加する重力の負荷である。実際のトルクが評価される傾く時のトルクより大きければ、回転ドライブは転覆する。
放射状の負荷:回転軸受けの軸線への負荷垂直
軸負荷:回転軸受けの軸線への負荷平行
トルクの保持:それは逆のトルクである。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはまた壊れたトルクとしてトルク、それを保持すること見られる呼ばれる。
自動閉鎖:負荷があるときだけ、回転ドライブは逆転回るこうして自動閉鎖と呼ばれてできないし。
