商品の詳細:
|
| ギヤ比率: | 31:1 | 正常な出力トルク: | 533Nm |
|---|---|---|---|
| 起源の場所: | 常州、中国 | 保持トルク: | 7000Nm |
| 傾斜トルク: | 744Nm | 定格出力のトルク: | 0.065RPM |
| 使用法: | 傾斜太陽追尾システム | 特徴を保護しなさい: | IP66 |
| ハイライト: | solar tracker drive,solar slew drive |
||

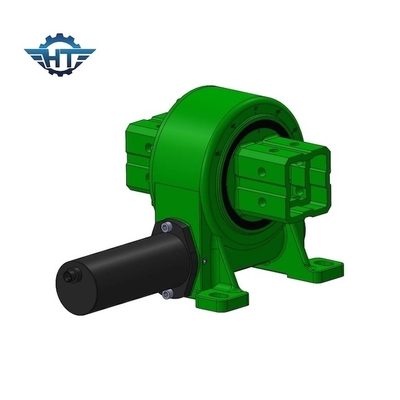

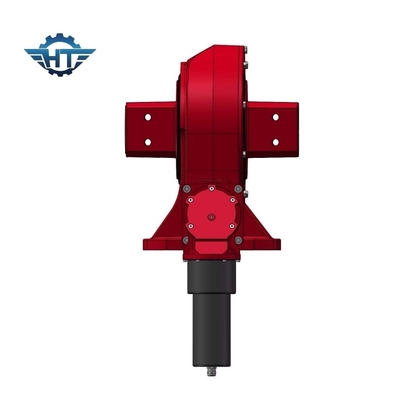

3 インチ IP66 小型スリーブドライブ 24VDC 傾斜太陽追跡システムのための惑星ギアモーター
小型スリーブドライブ 説明
スレウ駆動システムは,ワーム,ギア,ベース,ハウス,ベアリング,その他のアクセサリーからなるコンパクトな構成のユニットである.このユニットは,ギアとワームの利点を1つのユニットに集めている.
私たちのSEドライブは IP66 評価の保護具を用意しており 塵,汚れ,砂,そして水などの環境粒子から ほぼ完全な保護を提供しますテスト機器は,私たちの製品が30年フィールドを保証します
終身です
VE モデルの性能パラメータ
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
異なるモーター (220VAC,380VACモーター,12VDC,24VDC,48VDCモーター,サーボモーターおよびステップモーター) は,顧客の要求に応じて設計することができます.
DCモーター
1輸出シャフトのダブルサポート構造を採用して,ギアボックスの最大トルクが大幅に増加します.
2太陽車輪と惑星車輪は スラインで接続され,ギアボックスの最大トルクを増やし寿命を延長します.
3入力段階では,ノイズを低減し,高速でスムーズに動作させる螺旋ギアを使用します.内部ギアリングは分離して より多くの比率を作ることができます そしてデザインは柔軟ですギアボックスとモーターは軸軸の螺旋でシーム固定によって位置付けられ,マッチング精度を高め,ノイズを減らす.
4ローリングピンのホールダラーを使用します. 惑星ホイールの内部では,ローリングピンの磨きを使用します. 滑り磨きではなく,ギアボックスの寿命ははるかに長くなります.
5. 二重支架構造; 惑星歯車の内部の穴に内部の磨きをして,内部の穴の丸さを0.003mm未満にする.HRC60 ギア表面の精密スクラッピング超静かで安定した動作と1万時間以上の長寿を保証します.www
