商品の詳細:
|
| 材料: | 50Mn、42CrMo | 定格出力のトルク: | 2000 Nm |
|---|---|---|---|
| トルクの保持: | 13500 Nm | トルクを傾けること: | 13200 Nm |
| モデル: | SDE7」 | ギヤ比率: | 57:1 |
| 効率: | 40% | 標準的な色: | RAL 9006 |
| ハイライト: | ブラシレス モーター太陽回転ドライブ,50Mn太陽回転ドライブ,220V太陽追跡者の回転ドライブ |
||

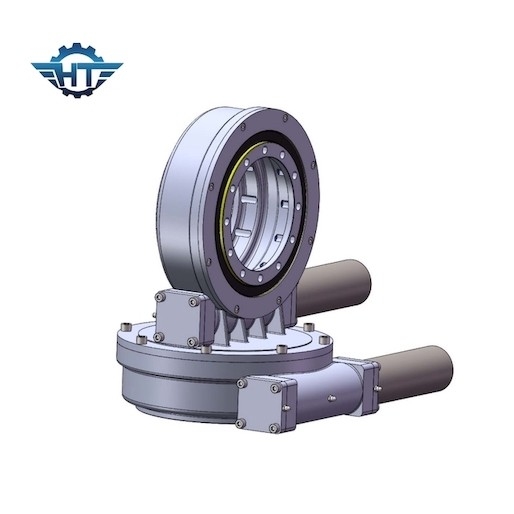

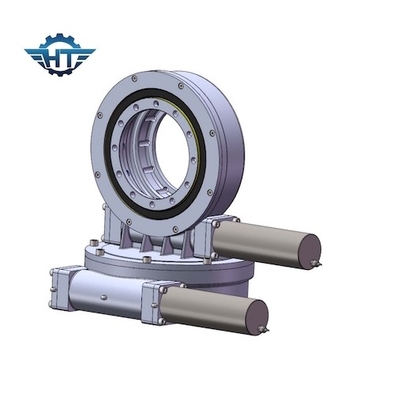

SDE7太陽火力発電および放物面鏡CSPのための太陽追跡者の回転ドライブ
太陽追跡者の回転ドライブ記述
二重軸線のたくさんドライブはCSPの適用の完全な解決である。 CSPの集中された太陽エネルギーに、4つのタイプがある:
一般に、太陽火力発電は次の4つのタイプがある:たらい、タワー、皿（ディスク）、およびフレネル。
たらい
たらいのタイプ太陽火力発電システムはたらいの放物面鏡の太陽火力発電システムと呼ばれる。たらいのタイプ放物線集中のコレクターはシリーズおよび平行で整理され、働く媒体を熱し、過熱蒸気を発生させ、そして電気を発生させるために蒸気タービンの発電機セットを運転する。
タワー
1973年に、世界的な石油危機の発生は太陽技術の研究開発を刺激した。太陽電池と比較されて、価格は高く、効率は低い。太陽火力発電の効率は比較的高く、技術は比較的成長している。
皿
ディスク タイプ（別名皿）太陽火力発電システムは世界の最初太陽エネルギーシステムである。それは多くのミラーで構成される放物面鏡で構成される。それは放物面の焦点を受け取り、受信機の熱伝達媒体は熱される。750℃頃電気を発生させるためにエンジンを運転しなさい。
フレネル
働く主義はたらいのタイプphotothermal発電に類似している、但し例外としてはフレネルの構造のコンデンサーはミラーの代りに使用される。これはそれを比較的安価にさせるが、効率は相応じて減る。
そのようなシステムは集中の少数の時間だけあるので、熱くする水蒸気の質は全システムの年次発電の効率が約10%しか達しないことができるように、高くない;しかしシステムの単純構造および媒体を蒸気、構造および維持費を発生させるために熱移す直接使用が原因でまた比較的低くであって下さい。
SDE7はタワーCSPで加えられたドライブを殺害した
| 製品名 | 43Nm 24Vdcギヤ モーターを搭載するSDE7回転ドライブ |
| 出力トルク | 980 N.m;723 ft.lbs |
| 最大出力のトルク | 1938 N.m;1429 ft.lbs |
| 時のトルクを傾けること | 7000 N.m;5163 ft.lbs |
| トルクの保持 | 13200 N.m;9736 ft.lbs |
| 静的な軸評価 | 133.20 kN;29943のlb |
| 静的な放射状の評価 | 53 kN;11977のlb |
| 動的軸評価 | 31.90 kN;7171のlb |
| 動的放射状の評価 | 27.91 kN;6274のlb |
| モーター代わり | 380V/220V ACモーター;ステッピング モーター;ブラシレス モーター |
| プロダクト様式 | 二重軸線;単一の軸線;CPV/HCPV;太陽皿;放物線;太陽タワー |
| 適用特徴 | 太陽能力別クラス編成制度、産業Machiner |
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい |
705kg |
