商品の詳細:
|
| ギヤ比率: | 31:1 | タイプ: | 囲まれている |
|---|---|---|---|
| 適用: | 太陽エネルギー | 運転者: | 要求される |
| IPの等級: | IP66 | 色: | オレンジ |
| 効率: | 40% | バックラッシュ: | 0.1度 |
| ハイライト: | solar tracker drive,slewing drive for solar tracking system |
||

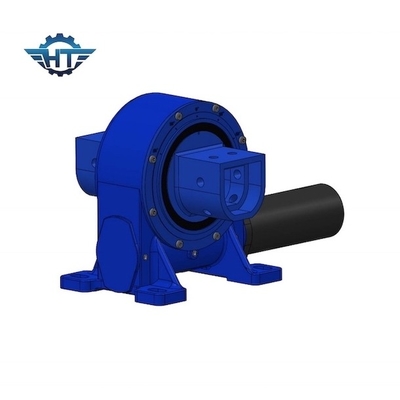

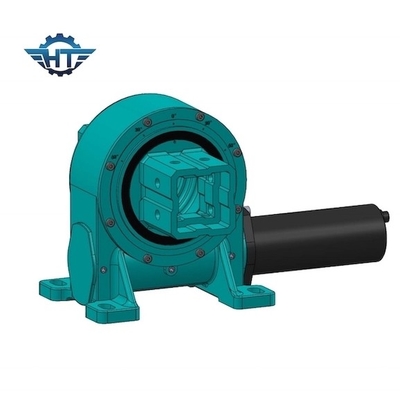

垂直ワームギア 単軸 小型スリーブドライブ 太陽スリーブドライブ 0.1度精度
垂直スロードライブ説明
太陽電池追跡装置は,スムーズで,ゆっくりと,安定した動きをしなければならない.追跡装置は,高い位置精度と高い信頼性を備える必要があります.これらの要求は,スウィリングドライバと呼ばれる特別に設計されたドライバによって達成できます..
精度:0.1度
3インチ - 12インチ
水平式装置
ソーラーアプリケーションでは,よりよい保護のために,アジムス軸に逆向きにスウィイングドライブをマウントし,高さ軸の保護を追加することが推奨されます.他のアプリケーションでは,設置方向は,保護レベルの評価に基づいており,よりよい保護のためによりよいものとする..
垂直装置
より良い保護のために,太陽光発電のアプリケーションでは,固定された引き上げを参照するスウィイングドライブを上向きにマウントすることをお勧めします.他のアプリケーションでは,設置方向は,保護レベルの評価に基づいており,よりよい保護のためによりよいものとする..
VE モデルの性能パラメータ
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
特徴
1スウィーリング・レーヤリングをコアコンポーネントとして採用することで,スウィーリング・ドライブは軸力,射線力,傾きモメントを同時に耐える.
2スレーニングドライブは,モジュール式トレーラー,すべてのタイプのクレーン,空中作業プラットフォーム,太陽電池追跡システム,風力発電システムに広く適用されています.
3電気ギアボックスと惑星ギアボックスは,顧客の要求に応じて設計することができます.
4スリーニングドライブは,設備のスペースを節約し,コンパクトな設計で最大負荷容量,長い寿命,保守コストを削減する利点があります.
