商品の詳細:
|
| タイプ: | 単一の軸線の回転ドライブ | 安全クラス: | IP65 |
|---|---|---|---|
| 証明: | ISO9001, CE | 特徴を保護しなさい: | 囲まれている |
| 材料: | QT | 保証: | 5~10年 |
| サイズ: | 3インチから25インチ | 適用: | 日曜日の能力別クラス編成制度 |
| ハイライト: | slewing drive for solar tracking system,slew drive for solar tracker |
||

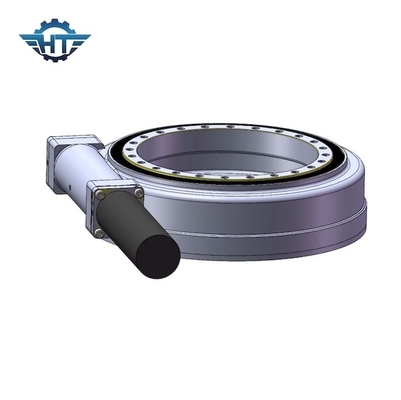

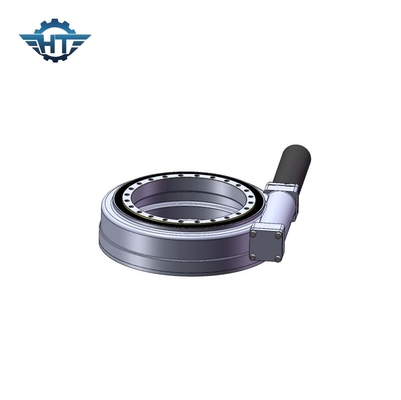

ホールが付いている反錆C4の太陽たくさんドライブは日曜日の能力別クラス編成制度のためのモーターを連動させた
太陽たくさんドライブ記述
追跡者の機械設計は夏至（斧間の最高のオフセット角）の間に太陽の最高の変位を考慮に入れるべきである。平らな単一の軸線の追跡者または極軸（斜めの単一の軸線）の追跡者は通常、最高の角動きまたは120°超過しない。
たくさんドライブの機械構造の設計は堅くそしてしっかりあるなり金属の熱拡張およびたくさんドライブの正しい取付けを考慮に入れる。
適度な機械の摩耗の場合には、風圧力損失および材料の下落は、能力別クラス編成制度25年の使用期間を保証できる。同時に、電気めっきするたくさんドライブ必要性の長い耐用年数、すべての一部分または他の表面のanti-rust処置を保護するため。
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 204 |
インストール手順
SEシリーズ回転ドライブは一般に水平に取付けられている。そして私達はまた回転ドライブの性能を考えると水平に取付けることを推薦する。
