商品の詳細:
|
| タイプ: | 回転ドライブ | 原産地: | 常州、中国（本土） |
|---|---|---|---|
| モーター: | ブラシレスDCモーター | 特徴: | 全く封じられた |
| 材料: | 42CrMoか50Mn | 保証: | 5~10年 |
| サイズ: | 3インチから25インチ | 適用: | 平らな太陽能力別クラス編成制度 |
| ハイライト: | Ve9縦の太陽追跡者のたくさんドライブ,ブラシレスDCモーター太陽たくさんドライブ,太陽追跡者のたくさんドライブ高い生産性 |
||

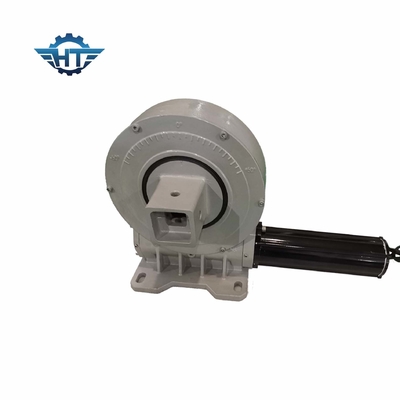

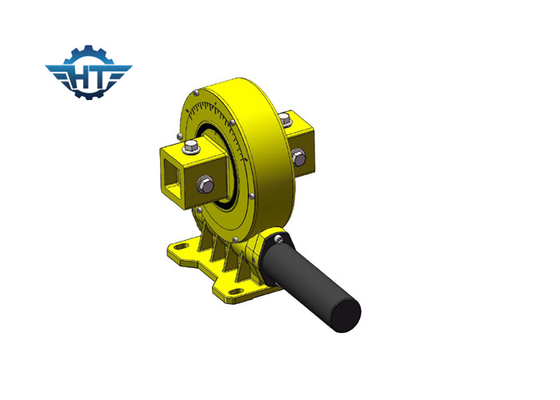

Ve9縦の高い生産性の太陽追跡者は平らな太陽能力別クラス編成制度で加えられたドライブを殺害した
太陽追跡者のたくさんドライブ記述
で単一の軸線のたくさんドライブ ブラケットが使用される南北整理である平らな単一の軸線の能力別クラス編成制度、東西の能力別クラス編成制度。天文アルゴリズムに従って、モーターによって運転されたたくさんドライブはシステムが太陽の方位角を追跡できるように光起電モジュールの照射の表面の太陽を改良し、こうして発電を高めるために全システムをできる限り運転するように高いトルクに耐える。
太陽を追跡するために太陽電池パネルを保つように太陽能力別クラス編成制度を取付けることはいつも発電所がより高い投資に対するリターンを発生できること効果的に太陽エネルギーの効率、および単一の軸線の追跡者が非常に照射された区域に取付けられているとき、高められたエネルギー生産の平均を改善できる。
これはまた地球の固定排置のための地球の回転の影響に、太陽周期よる、能力別クラス編成制度の設計原理に主に照明の角度絶えず変わっている一年中基づいている。太陽能力別クラス編成制度は太陽電池パネルをトラックまで太陽保ち、受け取られるそれにより太陽光起電発電システムの全面的な容量を高める光起電配列によって太陽放射の量を、高めるために取付けられている。
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 251のkg |
モーター データ
評価される電圧V/DC:24vdc
正価格販売速度RPM:1200±10%
正価格販売現在のA: <0>
評価されるトルクN.M:0.12
速度RPM:800±10%
負荷現在のA:<1A
評価される力W:<10W
ギヤ出力パラメータ:
速度の比率:399:1
定格出力のトルクN.M:32
出力速度RPM:2±0.5
ホールの出力:2
ホールのタイプ:40F/39
ホールは電圧Vを入れた:5~24
ワイヤーは定義する:
1. 厚い赤い:モーター+
2. 厚い黒:モーター-
3. 黄色緑:GND
4. 薄い黄色:ホールB
5. 薄い赤い:ホール+24V
6. 薄い黒:ホールGND
7. 薄い緑:ホールA
技術的要求事項
1. モーターはアセンブリの後で適用範囲が広いべきである。
2. 電源が入れられるとき異常な騒音は電源の肯定的な棒に（赤線接続されない）。
3. 軸整理:（波高点の回復を使用できる）。
4. 抵抗電圧テスト:800VAC、5mAは、故障、明滅ではない。
5. 絶縁抵抗:> 20MΩ。
