商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | VE7 |
|---|---|---|---|
| ギヤ比率: | 51：1 | 定格出力のトルク: | 6120 Nm |
| トルクの保持: | 39000 Nm | トルクを傾けること: | 10 kNm |
| 効率: | 40% | 標準的な色: | 要求される |
| ハイライト: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

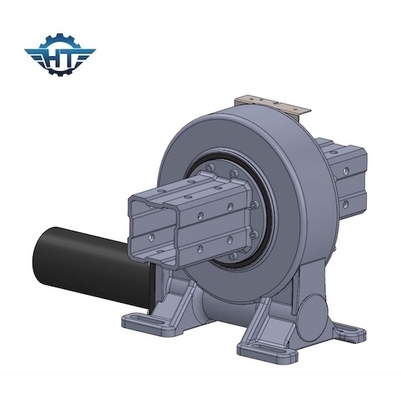

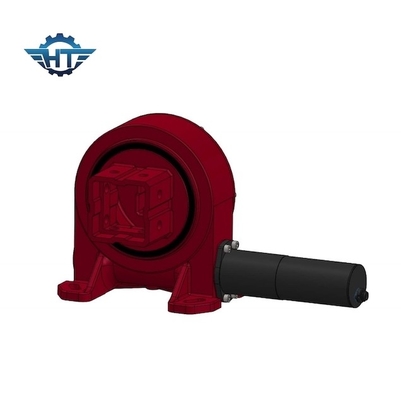

砂時計みみずギヤは120mmの正方形の管の単一の軸線の能力別クラス編成制度のためのドライブを殺害した
砂時計みみずギヤたくさんドライブ記述
VE7単一軸線の回転ドライブはおよそ1つの軸線を回す。24vdcギヤ モーターを搭載するVE7回転ドライブは別のサイズがいろいろな種類の主要な管のために合うことができるように設計することができる。また取付けることも標準的なプロダクト、容易および最も一般的である。VE7回転ドライブは1つの強力な単位の縦の土台そしてfully-enclosedドライブを提供する。
VEの回転ドライブの変数
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | はい | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | はい | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | はい | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 251 |
利点
1. 高いbackholdingトルク
2. 自動閉鎖太陽能力別クラス編成制度の安全を改善するため
2. 顧客に適用によって要求される360° rotaionがあればハード ストップの内部、+60°~-60°からの範囲、私達に供給するべきフランジの出力タイプがある
3. みみずドライブ内部を囲むこと
4. 高い負荷を保障し、バックラッシュを最小にする多歯接触
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
Applicatons
回転ドライブ軸受けは通常適用にのようなある:風力、重負荷の運送者、太陽追跡者、港クレーン、油圧装置、クレーン ステアリング・ギヤ、オートメーション システム、重負荷のマニピュレーター、ヨーイングおよびピッチの制御表。
Q&A
1. 私はいかに選んでもいいか。
必須モーターの車輪径のサイズ、幅、電圧、力および正価格販売速度を指定しなさい。
2. 私は質および市場を先立ってテストするためにサンプルを取るでしようか。
本当に、歓迎されたサンプルを私達の質およびサービスをテストするために取るため。
3. サンプルのための総額は何であるか。
総サンプルcost=のサンプルは+貨物要した
私達は適したギヤ モーターを選んだ後最もよい郵送料を与える
4. いかにサンプルを出荷するか。
サンプル量を考慮することはEMS、TNTまたはFederal Expressによって大きくない、私達支援艦のサンプルを
5. あなたの最低順序量は何であるか。
10セット後確認されるサンプル
6. あなたの受渡し時間は何であるか。
標準試料のため:7日以内に;バッチ順序のため:25日以内に。
