商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | SE21 " |
|---|---|---|---|
| ギヤ比率: | 125:1 | 定格出力のトルク: | 16 kNm |
| トルクを傾けること: | 205 kNm | 効率: | 40% |
| 色: | RAL 9006 | シールのタイプ: | NBR+PVCのFBのタイプ |
| ハイライト: | NBRポリ塩化ビニールのシールは回転ドライブを囲んだ,太陽能力別クラス編成制度のための回転ドライブ21インチ,21インチみみずギヤ回転リング |
||

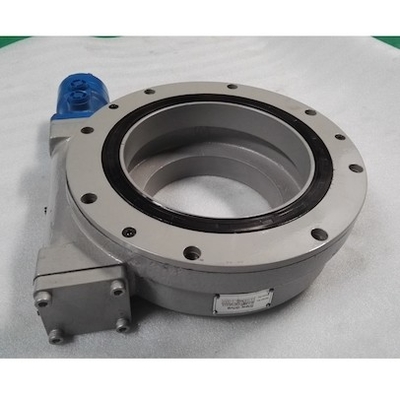

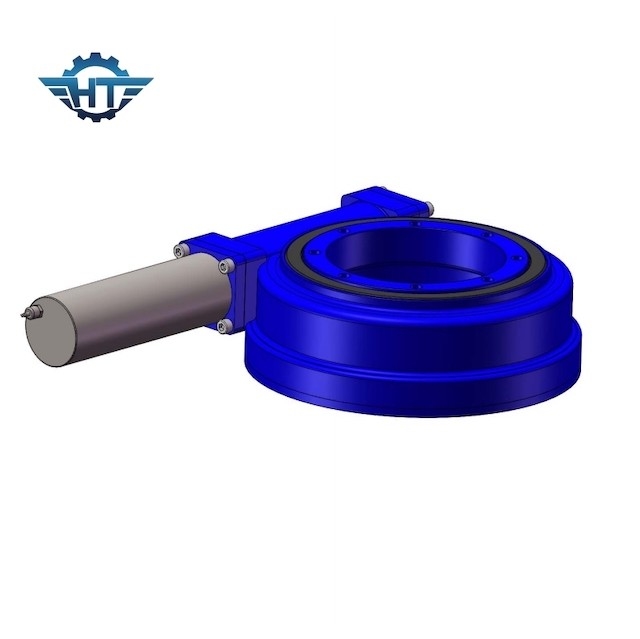

囲まれていたみみずギヤ回転リング ドライブ、21はオートメーションのロボット工学のためのBighのサイズをじりじり動かす
封じられたみみずギヤ回転リング ドライブ記述
封じられたwomrは回転リング ドライブをぐらつかせた車軸斜めの歯車機構より密集した大きい伝達比率を、得ることができる連動させる。2つの車輪のライン接触のための一致の歯の表面によって、忍耐容量はぐらつかせた車軸斜めの歯車機構より大いに高い。 みみずドライブは螺線形になるために同等伝達であるそれは複数の歯の一致伝達である、従って伝達は滑らか、低雑音である。そしてそれはみみずのガイドの角度は一致の歯間の同等の摩擦角度よりより少しのとき自動閉鎖、メカニズム持っている自動閉鎖の特徴をである;それだけがみみず、すなわち自動閉鎖実現、ウォーム ホイールを運転するために逆をできる。この特徴を使うと、重機で使用されるみみずのメカニズムは安全保護役割を担うことができる。
SE21技術的な変数
原産地:江蘇、中国（本土）
銘柄:Hangtuo
静的な軸評価:1600 KN
静的な放射状の評価:640 KN
動的軸評価:385 KN
動的放射状の評価:335 KN
条件:新しい
出力トルク:16 kNm
ギヤ比率:125:1
時のトルクを傾けること:205 KN.m
トルクの保持:105 KN.m
モーター:125CC、160CCの200CC油圧モーター
提供される売り上げ後のサービス:利用できるエンジニア機械類を海外に整備するため
SEモデル パフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 傾くこと トルク （kN.m） |
保有物 トルク （kN.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 | 精密 （程度） |
IP | 働くTep （℃） |
自動閉鎖 | 重量 （kg） |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 204 |
適用
Hangtuoの回転ドライブおよび回転軸受け/リングは建設用機器に使用することができ、トラックのようなオートメーションのロボット工学 システム、クレーンを、沖合いのcarnes、掘削機は取付けた。
