商品の詳細:
|
| モデル: | 5インチ | ギヤ比率: | 37:1 |
|---|---|---|---|
| 効率: | 40% | タイプ: | SEモデル |
| 適用: | 斜めの単一の追跡者 | OEMサービス: | 利用できる |
| 起源の場所: | 常州、中国 | 運転者: | 24Vの12Vギヤ モーター |
| ハイライト: | 斜めの能力別クラス編成制度みみずのたくさんドライブ,みみずのたくさんドライブ800 Nm SE5,800 Nm油圧みみずドライブ |
||

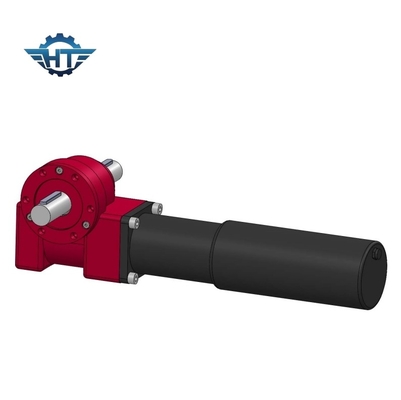

SE 5は斜めの単一の軸線の能力別クラス編成制度のための横のたくさん軸受け変速機をじりじり動かす
横のたくさん軸受け
中心のために部品はたくさん軸受け、それを軸力、放射状力に抗できるトルク同時に傾く採用し。たくさんドライブは、維持すること容易取付けで易くすばらしい範囲に設置スペースを節約する。プロダクトは頑丈で平らな輸送車両、車クレーン、空気車の建設機械および新しいエネルギー分野のような日のような太陽発電機システムと容器クレーンで広く利用される。
利点
1. 回転360度
2. 左右どちらかの側面からの運転モーターの関係
3. 取付けの間に、ギヤ整理を調節することは必要ではない;これは工場の前の生産者によって既に置かれる
4. 簡単な取付けおよび低い維持
5. 理性的なスペース利用
6. ギヤは自動閉鎖である;従ってブレーキは必要ではない
7. 始まり、停止の容易で、流暢な方法
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい |
204 |
適用
ブラケットを追跡する平らな単一の軸線
ブラケットを追跡する平らな単一軸線は横の軸線のまわりの太陽の回転を追跡するブラケットを示す。この横の軸線は南北方向か東西の方向にある場合もある。南北方向の発電はより高い、従ってブラケットを追跡する平らな単一軸線の軸線は一般に南北方向である。
斜めの単軸の追跡ブラケット
ブラケットを追跡する傾向がある単一軸線は南北傾向がある軸線のまわりで太陽を回し、追跡するブラケットを示す。平らな単一軸線の能力別クラス編成制度と比較される中間および高い緯度では傾向がある単一軸線の能力別クラス編成制度の発電は非常に改良された。当然、回転軸線が傾斜するので、傾向がある単軸の追跡ブラケットの費用は平らな単軸ブラケットのそれよりまた高い。
ブラケットを追跡する方位角の単一の軸線
ブラケットを追跡する方位角の単一軸線は回転基盤に取付けられている固定ブラケットとみなすことができる。このブラケットが追跡しているとき、正方形の配列と横の平面間の角度は、正方形の配列の変更の方位角の角度変わらずに残る。
ブラケットを追跡する二重軸線
ブラケットを追跡する二重軸線は傾斜が回転基盤に自動的に取付けられて調節することができるブラケットとみなすことができる。いわゆる二重軸線はブラケットが2本の独立した斧に沿って回ることができることを意味する。通常、1つの軸線はブラケットの方位角の角度が自由に回るようにし他の軸線はブラケットの取付角が自由に回るようにする。このように、すべての追跡ブラケットの高い発電の生成であるブラケットを追跡する二重軸線は太陽の光線に垂直に常に残ることができる。
