商品の詳細:
|
| 材料: | QT | モデル: | SDE5 |
|---|---|---|---|
| ギヤ比率: | 37:1 | 定格出力のトルク: | 800 Nm |
| トルクの保持: | 6000 Nm | トルクを傾けること: | 9200 Nm |
| 効率: | 40% | 標準的な色: | RAL 9006 |
| ハイライト: | worm gear slew drive,slewing ring gear |
||

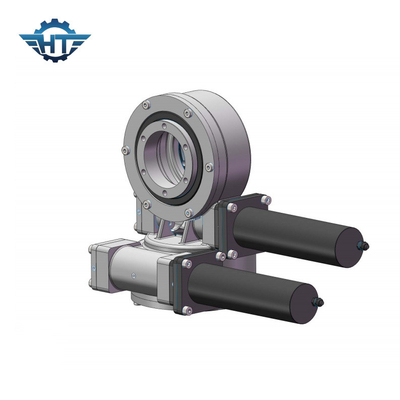

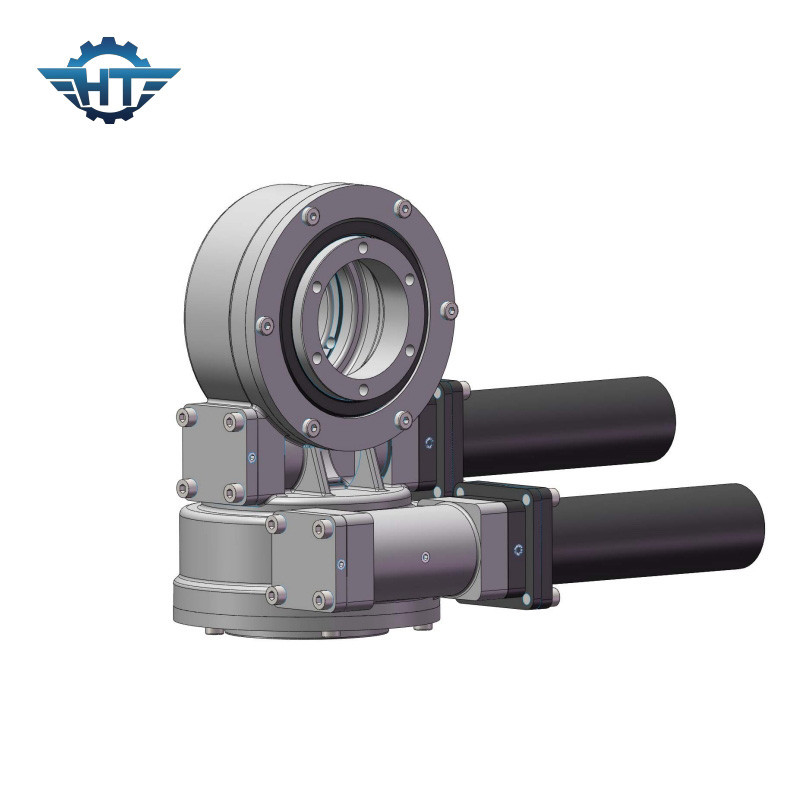

SDE5自己ロックのDrivedの電気太陽追跡者が付いている二重軸線のたくさんドライブ変速機
二重軸線のたくさんドライブ変速機の記述
6kNmからのトルク、200Nmへの出力トルクの63kNm、500Nmへの時の積載量の転覆の271kNm、および30:1 156,600までの変速機の縮小率の保持の220kNmへの回転ドライブ範囲の性能:1。土台は多数の斧の組合せを渡って、または水平に、縦にすることができる。 VEシリーズ回転ドライブは付けられた引く上部を示すよりよい保護のための太陽適用に回転ドライブを取付けるために助言される。 SEシリーズ回転ドライブは逆さま回転ドライブを方位角の軸線によりよい保護のための太陽適用に取付け、高度の軸線のための保護を加えるために助言される。 SDEシリーズ回転ドライブは2方向の取付けられる。
SDEモデル回転ドライブ パフォーマンス パラメータ
|
SDEモデル パフォーマンス パラメータ |
||||||||||||
|
モデル |
定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を |
軸負荷（kN） |
放射状の負荷（kN） |
比率 |
効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 |
重量（kg） |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
25kg |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
34kg |
|
7" |
2000年 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
56kg |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
705kg |
利点
1. 回転リングに基づく強い転覆の時
2. みみずドライブを囲むAdopt
3. 多歯接触を使用するためのより大きい負荷を運転しなさい
4. 静的な自動閉鎖機能をよくしなさい
