商品の詳細:
|
| モデル: | SE14 | ギヤ比率: | 85:1 |
|---|---|---|---|
| 効率: | 40% | 色: | 要求されるRAL 9006または |
| 適用: | 単一の軸線および二重軸線の太陽追跡者 | 運転者: | モーター |
| 保証: | 5~10年 | 特徴: | 長い生命 |
| ハイライト: | 高精度な太陽追跡者はドライブを殺害した,SE14太陽追跡者のたくさんドライブ,680のkNの太陽たくさんドライブ |
||

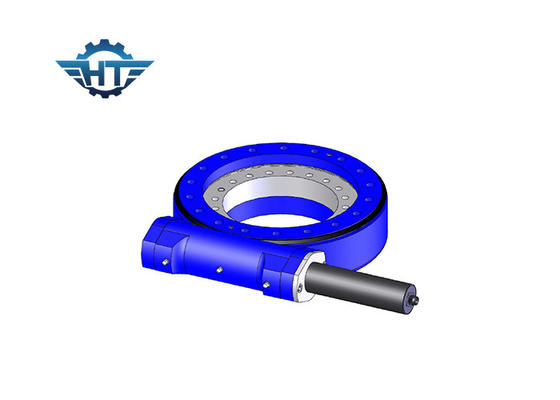

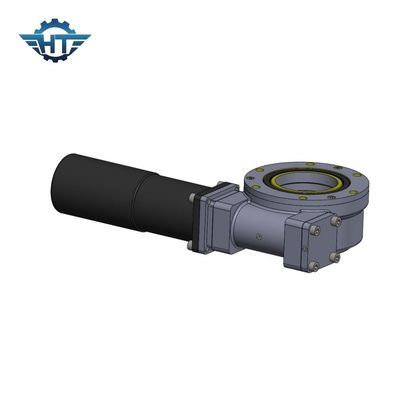

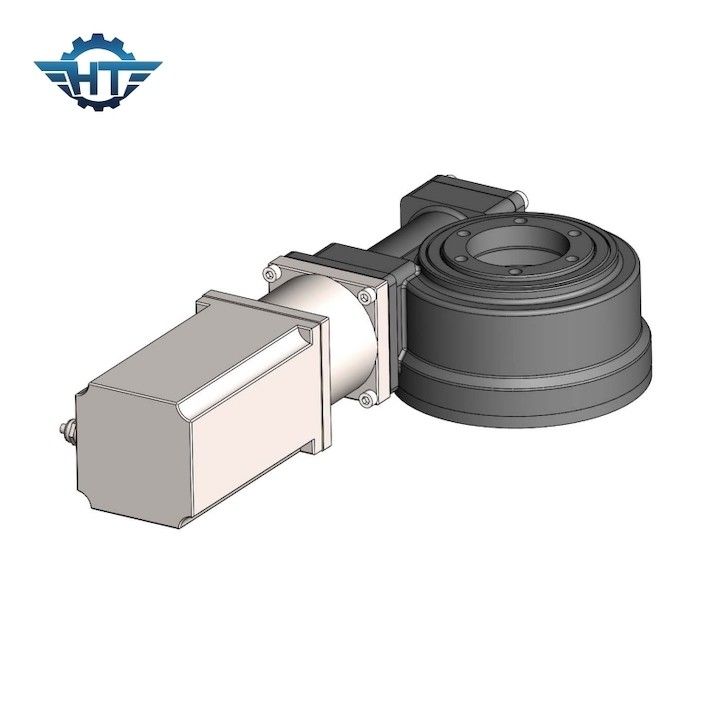

単一の軸線および二重軸線の太陽追跡者のためのSE14ギヤ比率85/1つの高精度なたくさんドライブ
高精度なたくさんドライブ記述
回転みみずドライブはみみずギヤ、みみずシャフト、ハウジング、軸受け、モーターから等成っている。モーターはみみずシャフト、みみずを運転し、みみずを囲み、ギヤは安定した、信頼できるトルクを高めるために従事している。 回転ドライブは軸負荷、放射状の負荷を支えられる傾く時。回転盤かフレームはドライブの回転によって運転される方位角および高度で回る。
SE14の性能のテーブル
|
モデル |
横の14インチみみずドライブ |
|
比率 |
85:1 |
|
IPの等級 |
IP66 |
|
定格出力のトルク |
44 kNm |
|
トルクを傾けること |
135 kNm |
|
軸負荷 |
680 kN |
|
放射状の負荷 |
230 kN |
|
トルクの保持 |
68 kNm |
|
効率 |
40% |
|
精密 |
≤0.1 ° |
|
自動閉鎖 |
はい |
|
重量 |
62のkg |
|
働く温度 |
-30~+120 ℃ |
VEモデル パフォーマンス パラメータ
|
VEモデル パフォーマンス パラメータ |
||||||||||||
|
モデル |
定格出力のトルク（N.m） |
保持するトルク（kN.m）を |
傾けるトルク（kN.m）を |
軸負荷（kN） |
放射状の負荷（kN） |
比率 |
効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 |
重量（kg） |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
88のkg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
135のkg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
192のkg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
はい |
251のkg |
適用
典型的な適用は太陽追跡者、風力、衛星およびレーダーの皿、トラック クレーン、人の上昇、設備用器材、油圧装置の付属品、オイル用具装置、タイヤの扱う人、坑夫s、および自動車上昇含んでいる。
3'から始まって10のサイズが、25"その中のインチのサイズ、5"、7"、9" 12"へのサイズ、14"、17"、19"および21"である以上ある。それらは太陽能力別クラス編成制度（PV、CPV、HCPVおよびheliostat）および人の上昇、トラック クレーン、またモジュラー車のような規則的な車で広く利用されている両方。
