商品の詳細:
|
| 材料: | QT | モデル: | SDE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 効率: | 40% |
| 標準的な色: | RAL 9006 | 自己ロック: | はい |
| 保証: | 5~10年 | 適用: | 衛星アンテナ |
| ハイライト: | slewing ring drive,worm drive motor |
||

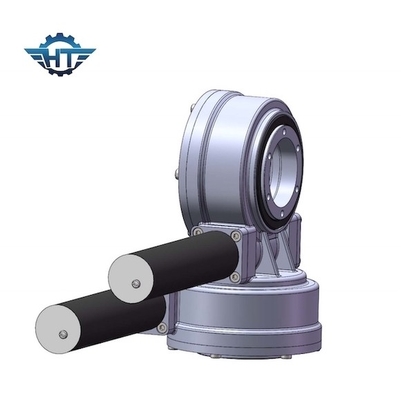

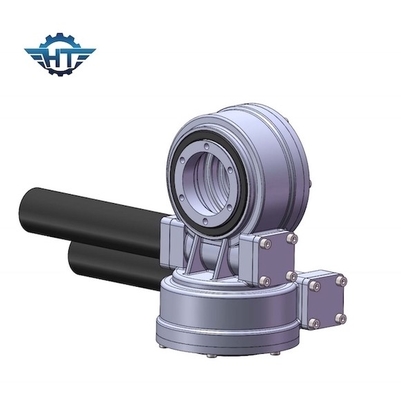

7インチの衛星アンテナのための24VDCギヤ モーターまたはNEMAが付いている二軸の小さいたくさんドライブ
二軸の小さいたくさんドライブ記述
みみずギヤたくさんドライブはよりよい保護性能、大きい伝達トルク、よりよい耐衝撃性および長いワーキング・ライフを特色にする。二重軸線の回転ドライブのための共通の回転ドライブ塗布はCSP （heliostatsはまた、タワーを呼んだ）、集中されたphotovoltaics （CPV）、衛星アンテナまたはレーダーの皿のような二重軸線の太陽追跡者、である。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいる。 太陽追跡者の二重軸線のたくさんドライブは二重軸線の太陽追跡の適用の完全な解決である。
衛星アンテナで加えられたドライブを殺害した
| 製品名 | SDE7回転ドライブ |
| 出力トルク | 980 N.m;723 ft.lbs |
| 最大出力のトルク | 1938 N.m;1429 ft.lbs |
| 時のトルクを傾けること | 7000 N.m;5163 ft.lbs |
| トルクの保持 | 13200 N.m;9736 ft.lbs |
| 静的な軸評価 | 133.20 kN;29943のlb |
| 静的な放射状の評価 | 53 kN;11977のlb |
| 動的軸評価 | 31.90 kN;7171のlb |
| 動的放射状の評価 | 27.91 kN;6274のlb |
| モーター代わり | 12V/24Vモーター;ステッピング モーター;ブラシレス モーター |
| プロダクト様式 | 二重軸線;単一の軸線;CPV/HCPV;太陽皿;放物線;太陽タワー |
| 適用特徴 | 太陽能力別クラス編成制度、産業機械 |
| 太陽系の平方メートル | 30 ㎡ |
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
Applicatons
二重軸線の太陽能力別クラス編成制度
精密機械
CPV
皿
衛星アンテナ
