商品の詳細:
|
| モデル: | SDE7」 | ギヤ比率: | 57:1 |
|---|---|---|---|
| 出力トルク: | 2000 Nm | トルクの保持: | 13200 Nm |
| トルクを傾けること: | 7500 Nm | 効率: | 40% |
| 色: | Siver Grey | 重量: | 56 kg |
| ハイライト: | slewing ring drive,worm drive motor |
||

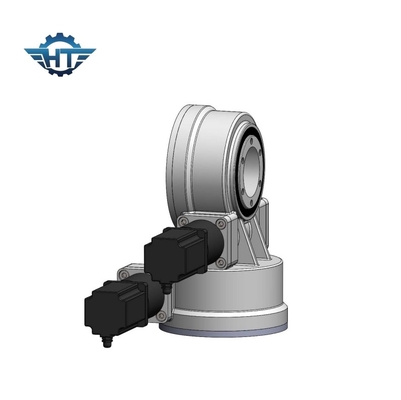

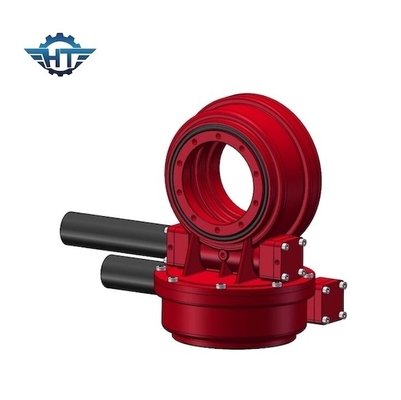

みみずギヤ二重軸線は多歯接触および24Vモーターを搭載する太陽追跡者のためのドライブを殺害した
二重軸線のたくさんドライブ記述
二重軸線の回転ドライブのための共通の回転ドライブ塗布は二重軸線の太陽追跡者、heliostatsおよび集中されたphotovoltaics （CPV）のような、および衛星またはレーダーの皿である。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいる。
太陽追跡者の二重軸線のたくさんドライブは二重軸線の太陽追跡の適用の完全な解決である。
二重軸線のたくさんドライブにたくさんドライブが付いている3つのタイプ解決がある:
一般に、容易なブラケットの構造のため、sdeのたくさんドライブは完全な解決であるが、他の2つはまた非常に普及している。
2つのSEのたくさんドライブ
1つのSEのたくさんドライブおよび1 VEのたくさんドライブ
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
PVで加えられたドライブを殺害した
| 製品名 | SDE7回転ドライブ |
| 出力トルク | 980 N.m;723 ft.lbs |
| 最大出力のトルク | 1938 N.m;1429 ft.lbs |
| 時のトルクを傾けること | 7000 N.m;5163 ft.lbs |
| トルクの保持 | 13200 N.m;9736 ft.lbs |
| 静的な軸評価 | 133.20 kN;29943のlb |
| 静的な放射状の評価 | 53 kN;11977のlb |
| 動的軸評価 | 31.90 kN;7171のlb |
| 動的放射状の評価 | 27.91 kN;6274のlb |
| モーター代わり | 12V/24Vモーター;ステッピング モーター;ブラシレス モーター |
| プロダクト様式 | 二重軸線;単一の軸線;CPV/HCPV;太陽皿;放物線;太陽タワー |
| 適用特徴 | 太陽能力別クラス編成制度、産業機械 |
| 太陽系の平方メートル | 30 ㎡ |
特徴
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2. みみずドライブ内部を囲むこと
3. 高い負荷を保障する多歯接触
4. 自動閉鎖機能
