商品の詳細:
|
| 材料: | QT | モデル: | SDE5 |
|---|---|---|---|
| ギヤ比率: | 57:1R | 出力トルク: | 0.8 kNm |
| トルクの保持: | 6 kNm | トルクを傾けること: | 9.2 kNm |
| 効率: | 40% | 仕事の臨時雇用者。: | -30℃〜+ 120℃ |
| ハイライト: | slewing ring drive,worm drive motor |
||

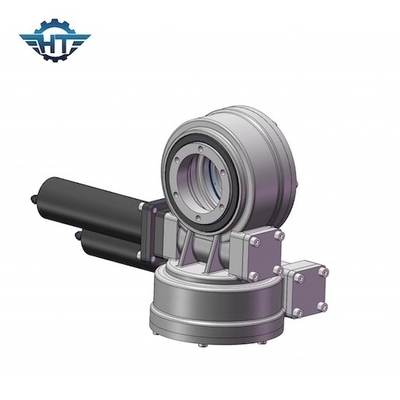

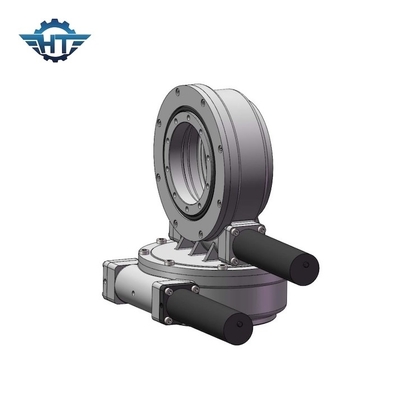

太陽能力別クラス編成制度および衛星のための封じられた収容の5インチみみずギヤ回転ドライブ
みみずギヤ回転ドライブ記述
たくさんドライブは通常みみず、ターボ タイプのたくさん軸受け、ハウジングおよび力資源で構成されるたくさん軸受けの改善されたプロダクトである。ハウジングは良質の投げられた鋼鉄を使用する非常に高力の、みみずギヤ使用42CrMoおよび白熱イオン窒化を、耐久性の強さであるより強いより高く、硬度およびより長く国内従来のガスの窒化50Mn材料と比較される耐用年数および他の国内封筒みみず備えている。 実際の操作プロセスでは、回転ドライブは、伝達軸受け部品のような、転覆の時大きい軸力、放射状力に耐え。使用の条件を満たすためには、太陽熱回転ドライブは非常に高い回転している間正確さを持っている十分な強さおよび剛性率を保障する必要がある。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
注目:上記の次元および変数は更新されるかもしれないまたは、明細寸法および変数を調節されて、私達の販売のデッサンを参照しなさい。
利点
1. 回転リングに基づく強い転覆の時
2. みみずドライブを囲むAdopt
3. 多歯接触を使用するためのより大きい負荷を運転しなさい
4. 静的な自動閉鎖機能をよくしなさい
