商品の詳細:
|
| 材料: | QT | モデル: | SDE7 |
|---|---|---|---|
| タイプ: | みみずおよびWormwheel | 保証: | 3年 |
| テクニカル サポート: | 一生 | 適用: | PV追跡システム |
| 比率: | 57:1 | 生命時間: | 30年 |
| ハイライト: | slewing ring drive,worm drive motor |
||
屋外の使用IP66二重軸線は火力発電所およびPVの能力別クラス編成制度のためのドライブを殺害した

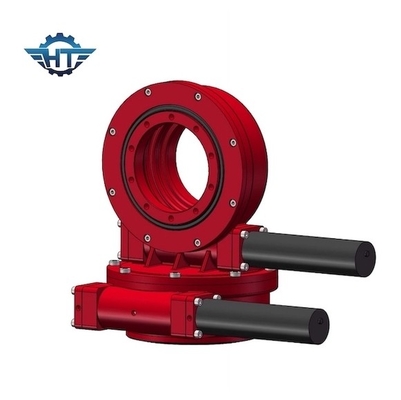

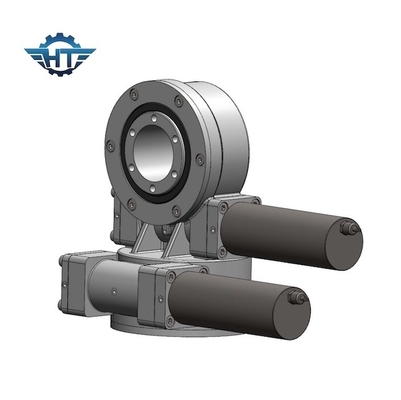

二重軸線のたくさんドライブ記述
回転ドライブは安全に放射状および軸負荷を握ることができるでしたり、また回転のためのトルクを送信する変速機。回転は単一の軸線、または多数の斧に一緒にある場合もある。回転ドライブは終了する変速機に伝動装置、軸受け、シール、ハウジング、モーターおよび他の補助部品およびそれらを組み立てることの製造によってなされる。 回転ドライブはモジュラー トレーラー、クレーン、材木のグラブ装置、空気の働くプラットホームで広く加えられる、solartrackingシステムは風力システムを、等の回転ドライブは高緯度区域のために適して、発電のeÜciencyはsigniÚcantly太陽熱発電システムのeffciencyを改善する35%に増加する。
横の単一軸線の太陽能力別クラス編成制度のために、太陽電池パネルの主要なシャフトは正確に偏角の角度を追跡するために角度を調節する。この種類の回転ドライブは低い緯度区域のためにだけ適用される。
中心の部品として回転軸受けの採用によって、回転ドライブは時同時に傾く軸力、放射状力に耐え。回転ドライブは太陽能力別クラス編成制度で広く加えられる。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
回転ドライブの適切なサイズを選ぶ方法か。
回転ドライブの適切なサイズを選ぶことはだけでなく、避けるために性能の欠乏か性能の余剰から費用効果が大きい解決の達成の重要な役割を担うことである。
適した回転ドライブを選ぶために私達に次の情報を与えなさい:
1. 適用
2. 出力toqueは要求した。そのデータの明確な考えを持たなかったら、ちょうど私達に私達の回転ドライブのパネルそして取付金具の負荷、例えば、重量を言いなさい。
3. そこに大きい風いつ来るか私達が推薦したドライブかどうか計算するのに使用されている過去の10年のあなたの区域の負荷次元そして最も大きい風はmaxiumの負荷に耐えることができる。
4. 私達があなたのための適したモーターを推薦するのを助けるあなたが要求した出力速度。
5. バックラッシュ、IPの等級の要求等のような他の情報
適用
太陽能力別クラス編成制度は横の単一軸線の太陽能力別クラス編成制度、傾けられた単一軸線の追跡者および二重軸線の太陽能力別クラス編成制度に分けられる。
太陽能力別クラス編成制度で使用されるドライブは回転主に単一の軸線（SEシリーズ）、二重軸線（SDEシリーズ）および縦のタイプ（VEシリーズ）である。そして共通の使用されたモデルはSE3、SE5、SE7、SE9である;SDE3、SDE7、VE7、VE9。
