商品の詳細:
|
| モデル: | SE14 | 保持トルク: | 54200 Nm |
|---|---|---|---|
| 傾斜トルク: | 68000 Nm | 出力トルク: | 6550 Nm |
| アキシアル荷重: | 680 kN | 根本的な負荷: | 230 Kn |
| 証明書: | ISO9001のセリウム | 適用する: | 太陽追跡システム |
| ハイライト: | hydraulic slew motor,solar tracker drive |
||

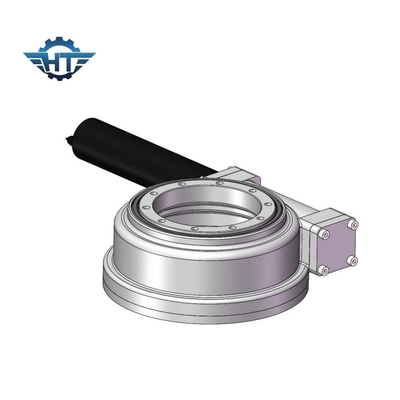

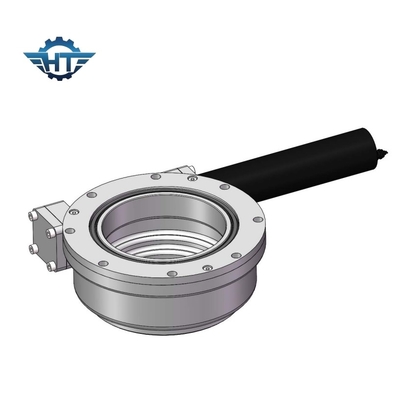

SEシリーズみみずギヤは太陽能力別クラス編成制度のための高性能のドライブを殺害した
SEの回転ドライブ記述
回転軸受け、技術として回転リング軸受けは、回転ドライブ使用しているギヤのより多くの歯を従事させるためにみみずが形づく砂時計みみずの技術を改良した
このより大きい強さ、効率および耐久性の高められた歯の約束の結果。回転ドライブは横のみみずがみみずの糸の数とみみずギヤまたはギヤの歯の数間の関係によってシャフトの速度の比率決まる標準的なみみずの技術を使用する。
SEシリーズのPerformace
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
たくさんドライブの取付け
1.Clean溶接、電流を通すこと、残余、土、等からの据付、例えば。
2.Liftアイ ボルトが付いているたくさんドライブ。
3.Theたくさんドライブは荷を下された状態に取付けられる。
4.The続くプロシージャは力をきつく締めるボルト間の偏差を避けるために続かれる。
糸への5.Apply糸ロックの液体。
一致の部品を十分に要求する糸のギャップの6.Lay糸ロックの液体。
7.Preload斜めのボルト。斜めに得る方法をボルトの次スケッチの一般的なパターンを順にトルクを見なさい。内部か外リングとの開始。トルクをきつく締めることの30%にすべてのボルトの斜めにtorqueingをしなさい。それからトルクをきつく締めることの80%にトルクを斜めに繰り返しなさい。最終的に斜めにきつく締まるトルクの100%にトルクを与えるため。
負荷が力および回転トルクを維持するように要求する適用のためにうってつけであるので回転式ドライブが使用することができる第一次多くの適用がある。
典型的な振動ドライブ塗布は含んでいるが、に限られない:
1.Solar追跡者
2.Windタービン
3.Men's上昇
4.Hydraulic機械類
5.Telehandler
6.Excavator
7.Lift
8.Crane
9.Drilling装置
10.Military装置
