商品の詳細:
|
| モデル番号: | SE14 | 保持トルク: | 54200 Nm |
|---|---|---|---|
| 傾斜トルク: | 68000 Nm | 出力トルク: | 6550 Nm |
| 静的な軸負荷: | 680 kN | 静的で根本的な負荷: | 230 Kn |
| 原料: | 50Mn、42CrMo | 重量: | 63のkg |
| ハイライト: | hydraulic slew motor,solar tracker drive |
||

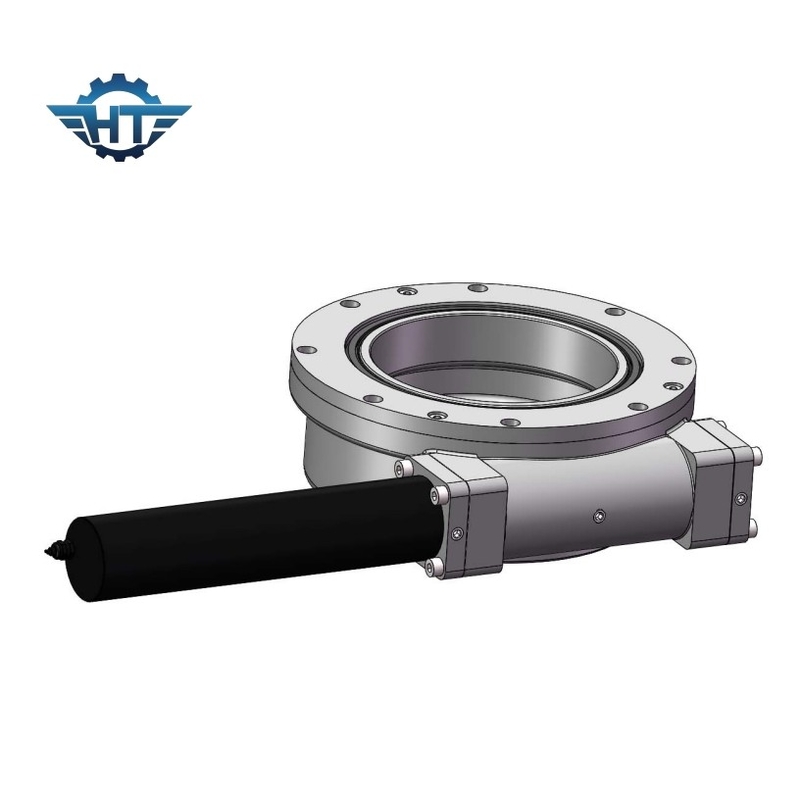

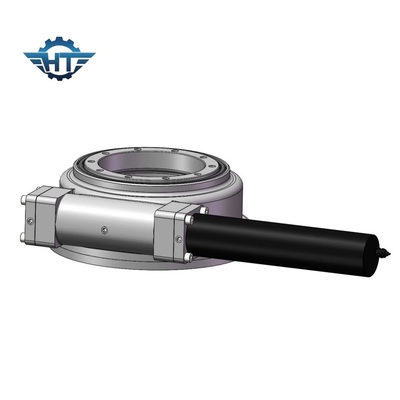

SE14Aの太陽能力別クラス編成制度のためのモーターを搭載する太陽たくさんドライブ変速機
SE14Aのたくさんドライブ記述
モデル コード:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
SE:SE横のたくさんドライブ、VE縦のたくさんドライブ
SDE二重軸線のたくさんドライブ
2- プロダクト サイズ、eg.3」、5"、7"、9"、12"、14"、17"、21"、25"、3"たくさんドライブ、縮小率:31。、5"たくさんドライブ、縮小率:37。、7"たくさんドライブ、縮小率:57、9"たくさんドライブ、縮小率:61、12"たくさんドライブ、縮小率:78、14"たくさんドライブ、縮小率:85、17"たくさんドライブ、縮小率:102、21"たくさんドライブ、縮小率:125、25"たくさんドライブ、縮小率:150。
3- :工学レベル、A、B、C、等…
4- XXX:縮小率。
5- M:Mメートル取付けの糸、イギリスの測定によるどれもねじ穴。M
6- HX:HA、HC癒やすこと癒やすのHD-Austemperedの延性がある鉄、HQ- QPQのHN窒化
7- 25M:B-6Bのスプラインの入力、12M-φ12穴の入力、25M-φ25穴の入力、160-160CC油圧モーター入力、24-24Vギヤ モーター入力、220-220Vギヤ モーター入力、380-380Vギヤ モーター入力
8-R:R右の側面、モーター位置。L-左側、モーター位置を。
9-C:Cおおわれた端。E供給のエンコーダー。-、油圧左舷位置及び方向。私-、油圧左舷位置及び方向。U-、油圧左舷位置及び方向。D -、油圧左舷位置及び方向。
10- 2:空白単一どれもみみず数2二重
11-REV.A:バージョン・ナンバーB C等…
通知:私達は顧客は特別な条件がある場合顧客コードを加える。
SEモデルたくさんドライブのPerformace変数
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
輸送、処理及び貯蔵
水平姿勢、影響のだけ輸送は避けるべきである。
たくさんドライブを扱った場合摩耗の仕事の手袋および注意するため。
安全な高く上がり、扱い、そして配置のためのボルトを修理するのにたくさんドライブでリングの穴を使用しなさい。
水平姿勢だけと閉鎖した部屋の店は、ぬれているなることからのそれを、露出された合う表面の表面の腐食防止持続させる閉鎖した包装のおよそ1か月を保つ。長期の貯蔵は特別な保護対策を要求する。
荷を解かれたたくさんリングの輸送
適した持ち上がることを縦に決して連動させない輸送プロダクトを使用してはいけない
荷を解かれたたくさんドライブは次の条件の下の持ち上がるギヤによって運ぶことができる:
