商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | SDE12 |
|---|---|---|---|
| タイプ: | みみずおよびWormwheel | 保証: | 3年 |
| OEM: | 利用できる | テクニカル サポート: | 一生 |
| 適用: | 二重軸線の日曜日の太陽系 | 仕事の臨時雇用者。: | -30〜 + 120℃ |
| ハイライト: | slewing ring drive,small slew drive |
||

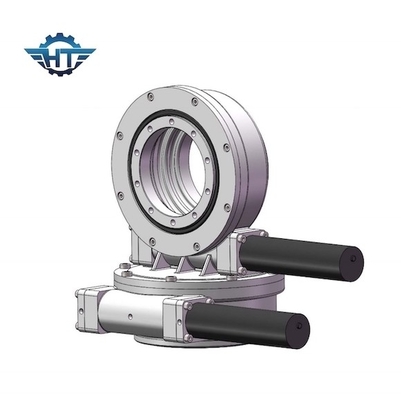

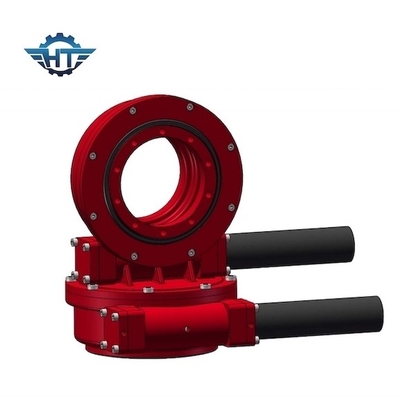

ギヤ比率は78/1つのSDE12二重軸線二重軸線の日曜日の太陽系のために二軸ドライブを殺害した
二重軸線のたくさんドライブ（SDEのタイプ） -太陽追跡者のたくさんドライブ
SDEシリーズ設計は吸収するVEおよびSEの利点をある。同時に回る方位角および高度3Dの方向。
二重軸線の回転ドライブのための共通の回転ドライブ塗布は二重軸線の太陽追跡者、heliostatsおよび集中されたphotovoltaics （CPV）のような、および衛星またはレーダーの皿である。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいる。
指定
私達のベース モデルのサイズは1,500 Nmからのトルク、出力トルク、30:1 150までのトルクおよび変速機の縮小率を傾けることの89,000 Nmへの5000 Nmの20,000 Nmへの100Nmの保持の11,200 Nmに性能範囲を提供する:1。 惑星の変速機を付けることによって、ギヤ比率はより高いことができる。ドライブは多数の斧の組合せに、または水平に、縦に取付けることができる。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
信頼性
私達のSDEの二重軸線の回転ドライブは精密な3D位置の30年分野の生命時間の間保証される。SDEドライブは単一ドライブで有効な、信頼できる解決を作成する。私達は分野の生命を最大にするためにISO 9001のセリウムの証明によって置かれる標準を使用して私達の部品および原料すべてを修飾する。
性能
私達のたくさんドライブは最高制御および動きサポートを与えるのに特許を取られた砂時計みみずの技術を使用する。私達のみみずギヤは標準的なみみずより高い歯の約束である砂時計ねじからのリング ギヤのピッチ ラインの5本から11本の歯を従事させ、変速機により大きい安定性および強さを与える。砂時計の技術についての詳細を学びなさい。
砂時計みみずをadopingによって、ドライブに次の特徴がある:
1) 高出力のトルクおよび把握負荷
2) 上の追跡の精密
3) 有効な強い耐食性および密封
回転ドライブの適切なサイズを選ぶ方法か。
回転ドライブの適切なサイズを選ぶことはだけでなく、避けるために性能の欠乏か性能の余剰から費用効果が大きい解決の達成の重要な役割を担うことである。
適した回転ドライブを選ぶために私達に次の情報を与えなさい:
1. 適用
2. 出力toqueは要求した。そのデータの明確な考えを持たなかったら、ちょうど私達に私達の回転ドライブのパネルそして取付金具の負荷、例えば、重量を言いなさい。
3. そこに大きい風いつ来るか私達が推薦したドライブかどうか計算するのに使用されている過去の10年のあなたの区域の負荷次元そして最も大きい風はmaxiumの負荷に耐えることができる。
4. 私達があなたのための適したモーターを推薦するのを助けるあなたが要求した出力速度。
5. バックラッシュ、IPの等級の要求等のような他の情報
