商品の詳細:
|
| モデル: | SDE7」 | ギヤ比率: | 57:1 |
|---|---|---|---|
| 定格出力のトルク: | 2000 Nm | 保持トルク: | 13500Nm |
| 傾斜トルク: | 7500 Nm | 効率: | 40% |
| アキシアル荷重: | 34kN | 放射状の負荷: | 58kN |
| ハイライト: | hydraulic slew motor,slewing gear |
||

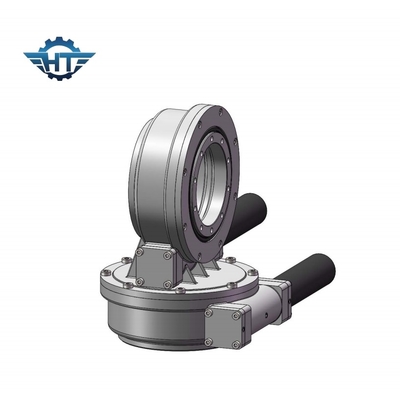

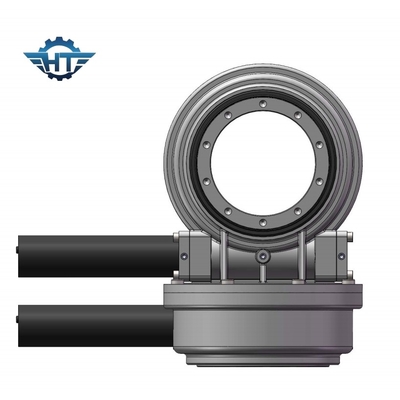

SDE 2 軸ソーラー スルー ドライブ、遊星減速機付き、ソーラー トラッカーの長寿命
二軸旋回ドライブの説明
SDE7 7 インチ 2 軸スルー ドライブは、日の出から日没まで常に太陽に向かって追跡する必要がある状況に最適です。エネルギー生産能力を高めることができます。典型的な用途には二軸ソーラートラッカーが含まれますが、衛星アンテナやレーダーアンテナ、両方向に 360 度移動する必要がある機械にも適用できます。
SDE モデル スルー ドライブの技術的性能データ
| モデル | 比率 | 定格出力トルク(N・m) | チルトトルク(Nm) | 保持トルク(N・m) | アキシアル荷重(kN) | ラジアル荷重(kN) | 効率 | 精度(°) | セルフロック | 重量(kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
| 7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
| 9インチ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
| 12インチ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
| 17インチ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
スルードライブ太陽追尾システムの種類
1) 最適な傾きを固定
低緯度では、最適傾斜角が低いため、発電量の増加は最小限に抑えられます (8° など、ほとんど増加なし)。高緯度では最適な傾斜が大きくなり、発電量が大幅に増加します（たとえば、50°で約25％）。
2) フラット単軸
これは太陽の 1 日以内の入射角の変化を追跡し、低緯度での発電量の増加率は高緯度よりも大幅に優れています。一般に、平坦な単軸トラッキングは 30 ° 未満の緯度での使用に適していると考えられています。
3) 斜め単軸
高緯度の地域に適しています。
4) 2軸トラッキング
このアプローチは、1 日および 1 年以内の太陽の入射角の変化の追跡による発電量の増加において明らかに最高です。
5) 固定調整可能
太陽の1年以内の入射角の変化を利用してブラケットの傾きを調整し、発電量の増加を実現するタイプです。
さまざまな取り付け方法の最も基本的な違いは、それらがもたらす発電量の違いです。もちろん、初期投資や運用保守コストにも差が出てきます。
遊星減速機は、小型パッケージで高トルクと同軸配置の出力シャフトを必要とする用途に最適です。
カスタマイズされたサービス
1. さまざまな用途やプロジェクトに基づいた特別な設計
2. 油圧モーター、ステッピングモーター、電気モーターなど、さまざまなタイプのモーターを適合させることができます。
3. RAL コードに基づいてさまざまな色が利用可能です。当社の標準色は RAL 9006 です。
