商品の詳細:
|
| モデル: | 7インチ | ギア比率: | 57:1 |
|---|---|---|---|
| 効率性: | 40% | タイプ: | 双軸 |
| 適用する: | ソーラー・トラッカー | OEM サービス: | 入手可能 |
| 原産地: | チャン州,中国 | 運転手: | 24V DC |
| ハイライト: | solar tracker drive,slewing gear |
||

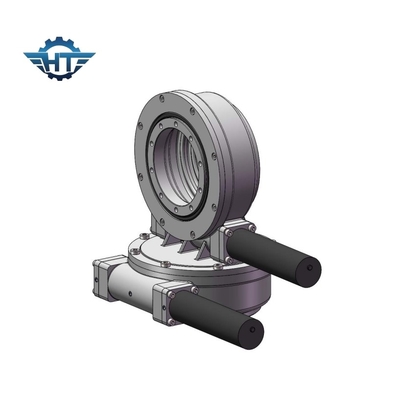

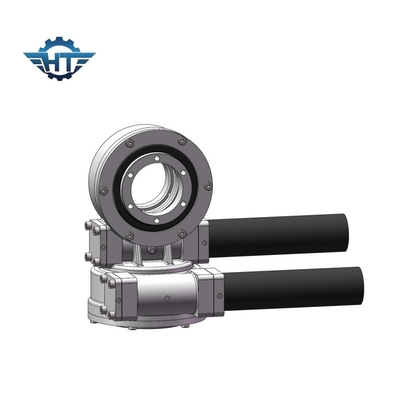

Sde7 ダブルワームギア ソーラースレーブドライブ 24 Vdc 惑星ギアモーター
ワームギア ソーラースロードライブ記述
スウィイング駆動は,放射性および軸性負荷を安全に保持し,回転のためのトルクを送信できるギアボックスである.回転は1軸または複数の軸で一緒にすることができます.スウィイングドライブは,製造ギアによって作られています軸承,シール,ハウジング,モーター,その他の補助部品を統合したギアボックスに組み込む.
スレーニングドライブは,モジュール式トレーラー,クレーン,木材取り付け機器,空中作業プラットフォーム,太陽電池追跡システム,風力発電システムなどに広く使用されています.
スウィーリングドライブは高緯度地域に適しており,発電効率は35%以上増加し,太陽光発電システムの効率を大幅に向上します.
横軸の単軸太陽電池追跡システムでは 太陽電池パネルの主軸が角度を調整して 傾斜角を正確に追跡しますこの種のスウィリングドライブは,低緯度地域のみに適用されます.
スウィーリング・レーヤリングをコアコンポーネントとして採用することで,スウィーリング・ドライブは軸力,射線力,傾斜モメントを同時に耐える.スウィーリング・ドライブは太陽電池追跡システムに広く適用されている.
太陽電池追跡システムは,横軸単軸太陽電池追跡システム,傾斜単軸太陽電池追跡システム,双軸太陽電池追跡システムに分かれています.
太陽電池追跡システムで使用されるスウィイングドライブは主に単軸 (SEシリーズ),双軸 (SDEシリーズ) および垂直型 (VEシリーズ) です.最も一般的に使用されるモデルはSE3,SE5,SE7です.,SE9; SDE3, SDE7, VE7, VE9
スウィイングドライブの適切なサイズをどのように選ぶか?
性能不足や性能過剰を避けるため,スウィイングドライブの適切なサイズを選択することは,コスト効率の良いソリューションを達成する上で重要な役割を果たします.
適切なスウィリングドライブを選択するために,次の情報をお願いします.
1. 申請について
2必要な出力トークです. このデータについて明確な考えがない場合は,例えば,パネルの重さや,私たちのスウィイングドライブ上の固定ブレーキの負荷を教えてください.
3推薦したドライブが強い風が来ると 最大負荷を耐えられるかどうかを計算するために使用されます.
4必要な出力速度は,あなたに適したモーターを推奨するのに役立ちます.
5. 反対反応,IPグレードの需要などその他の情報
S の技術データDE スリュー・ドライブ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
