| ブランド名: | HangTuo |
| モデル番号: | VE5 |
| MOQ: | 1部分 |
| 価格: | Contact us for a quote |
| 納期: | 1~45日 |
| 支払い条件: | T/T |

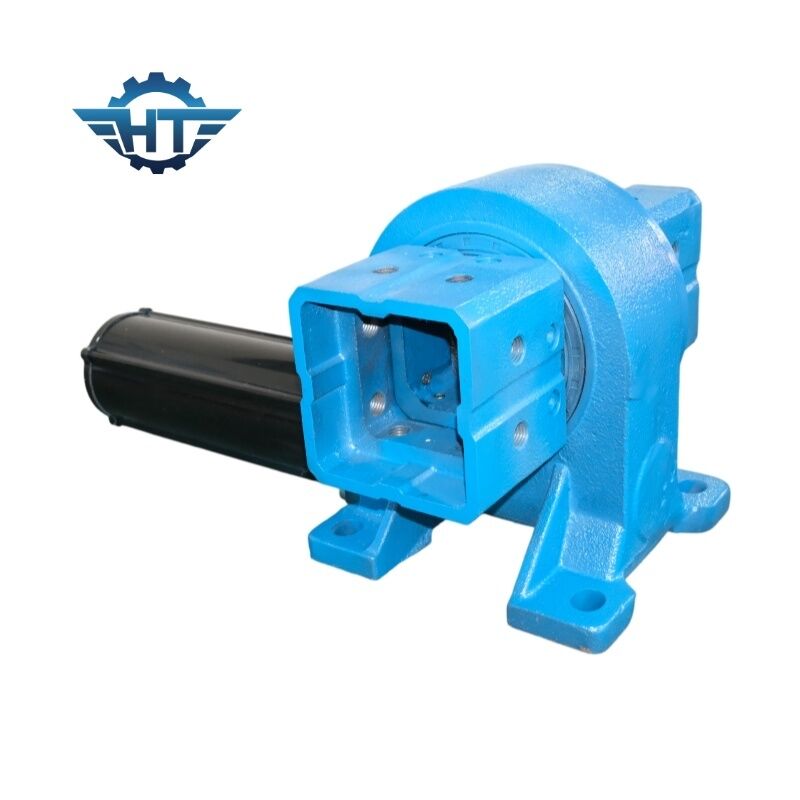

単軸太陽電池追跡システム VE6 垂直太陽電池スロードライブ
VE 垂直太陽スレーブドライブ記述
VE5スウィイングドライブは,様々な産業用および再生可能エネルギーアプリケーション,特に太陽光追跡システムで使用されるギアメカニズムの一種である.VE5 スウィーリングドライブは,回転運動を可能にするギアボックスメカニズムで構成されています.ローバーは,通常,ワームギアシステムで,軸軸,半径,モメントの負荷を同時に支えるように設計されています. スウィイングドライブの主な機能は,トークをスムーズかつ効率的に転送することです.VE5型は,意図されたアプリケーションに適した特定の出力トルクを提供するために最適化されています.システムの要求と利用可能な電源のバランス
VE モデルの性能パラメータ
| モデル | 定数出力トルク (N.m) | 保持トルク (N.m) | 傾きトーク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 精度 (度数) | 精度 | IP | 自動ロック | 体重 (kg) |
| 3cm | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | そうだ | 12kg |
| 5インチ | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | そうだ | 18kg |
| 7インチ | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | そうだ | 32kg |
| 8インチ | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | そうだ | 28kg |
| 9インチ | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | そうだ | 52kg |
| 12インチ | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | そうだ | 65kg |
| 14インチ | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | そうだ | 88kg |
| 17インチ | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | そうだ | 135kg |
| 21インチ | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | そうだ | 192kg |
| 25インチ | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | そうだ | 251kg |
申請
典型的なスレードドライブアプリケーションには,太陽光産業,トラッククレーン,マンリフト,およびユーティリティ機器,水力装置,オイルツール機器,船舶クレーン,タイヤハンドラー,掘削機と自動車用エレベータースレッドドライブは,負荷保持と回転能力を要求する他の多くのアプリケーションで使用されています.私たちは異なるモメント負荷容量を持つ異なるスレッドドライブモデルを提供しています.
