商品の詳細:
|
| モデル: | 9インチ | ギヤ比率: | 61:1 |
|---|---|---|---|
| 効率: | 40% | モーター: | 電動機 |
| タイプ: | 取付けられる垂直 | 適用: | 平らな単一の軸線の能力別クラス編成制度 |
| Precison: | 0.15度 | OEMサービス: | 利用できる |
| ハイライト: | OEMの単一の軸線の回転ドライブ,電動機の垂直回転ドライブ,OEMモーター回転ドライブ |
||

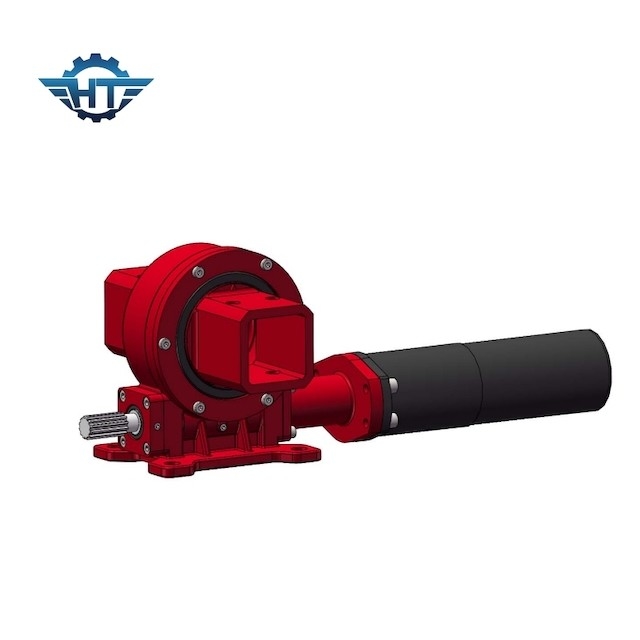

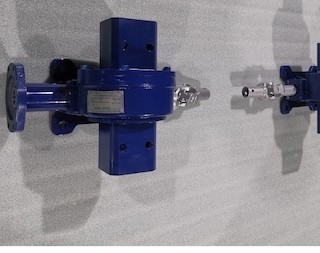

VE9垂直は開いた分野の平らな単一の軸線の能力別クラス編成制度のための回転ドライブを取付けた
封じられた回転ドライブ記述
囲まれていた回転ドライブは別の正確さで分けることができる: 正常なバックラッシュのタイプ、小さいバックラッシュのタイプ。 それはまた方法の取付けによって分けることができる: 縦のタイプ、二重軸線のタイプ。 回転ドライブは強い傾く時および静的な自動閉鎖機能のみみずギヤを締めている自己に基づいている。多歯接触は高い負荷を運転するために特に設計されている。
| モデル: | VE9 | 原産地 | 常州、中国 |
| ブランド | HANGTUO | タイプ | 囲まれている |
| 材料 | 42CrMo、50Mn | 出力トルク | 2250 N.m |
| 時のトルクを傾けること | 16 KN.m | トルクの保持 | 80 KN.m |
| 静的な軸評価 | 60 KN | 静的な放射状の評価 | 130 KN |
| 動的軸評価 | 30 KN | 動的放射状の評価 | 65 KN |
| ギヤ比率 | 61:1 | 効率 | 40% |
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 251のkg |
適用
二重軸線の追跡
同時に動いていて2本の斧が、追跡する二重軸線を2つの横の回転ドライブ、か1つの縦横の回転ドライブと太陽電池パネルは太陽の光線に垂直常にである、従って二重軸線の追跡は太陽熱発電の効率を改善することを保障できる追跡を達成するために達成することができる。それは35%-45%増加することができる。
