商品の詳細:
|
| タイプ: | スウィイングドライブ | 原産地: | チャン州,中国 (大陸) |
|---|---|---|---|
| モーター: | ブラシのない直流モーター | 特徴: | 完全に閉ざされた |
| 材料: | 42CrMoまたは50Mn | 保証: | 5~10年 |
| サイズ: | 3インチから25インチ | 適用する: | 太陽光発電システム |
| ハイライト: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

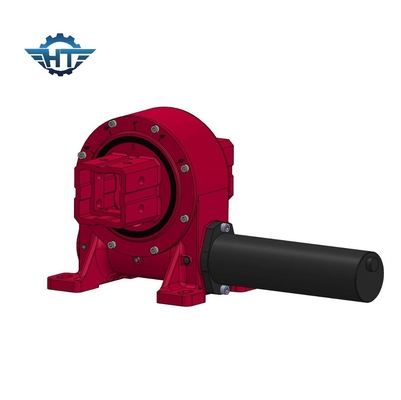

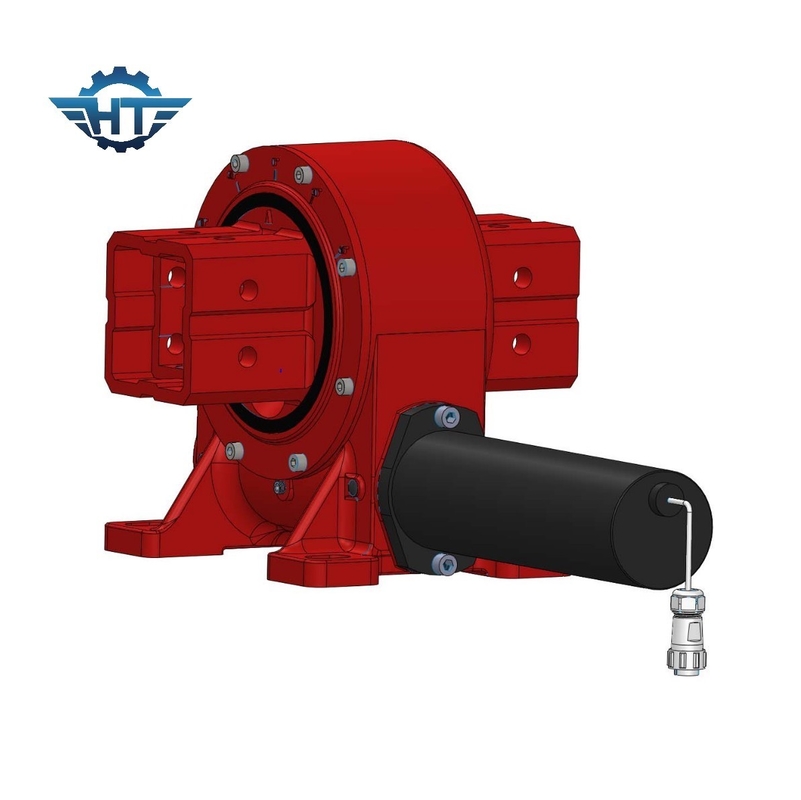

VE9 コンパクト ワーム ギアボックス スウィイング ドライブ ソーラーエネルギー用 24V ギアボックス 減速器
砂時計 ワームギア スリーブドライブ 説明
スレーブドライブは,高回転トルクを使用した放射性または軸性負荷を処理するように設計されています. 鉱山,建設,金属加工,PV太陽光発電,集中太陽光発電と,安全性と精度を確保するために,欠陥のない精密度と組み合わせた不屈の強さを要求する他のアプリケーション.
シングルアクシススレーブドライブは,平らなシングルアクシス追跡システムで使用されます.モーターで駆動されるスレーブドライブは,システム全体を動かすために高いトルクを支える太陽電池モジュールの照射表面の太陽を最大限に改善し,発電量を増加させるため,太陽光発電のアジムスを追跡することができます.
地球の自転の影響により 地球上の固定位置,太陽の周期,照明の角度も常に変化しています太陽電池パネルが太陽を追跡し 太陽光電池電池が受ける太陽光放射線量を増加させるため ソーラー追跡システムは設置されていますこれにより,太陽光発電発電システムの総容量を増加させる..
VE ワームギアボックス スリーブドライブ 技術データ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
モーターデータ
定位電圧 V/DC: 24vdc
負荷なしの速度 RPM:1200±10%
無負荷電流A: <0.1A
定数トルク N.M: 012
スピード RPM: 800±10%
負荷電流A:<1A
定位電源 W:<10W
ギア出力パラメータ:
スピード比: 3991
定数出力トルク N.M: 32
出力速度はRPM:2±05
ホールの出力: 2
ホールの種類: 40F/39
ホールの入力電圧 V: 5~24
ワイヤー定義:
1厚い赤:モーター+
2厚い黒:
3黄色 緑 GND
4薄黄色:ホールB
5薄赤:ホール +24V
6薄黒:ホール GND
7薄緑:ホールA
