商品の詳細:
|
| モデル: | VE7 ワーム駆動ギア | ギア比率: | 51:1 |
|---|---|---|---|
| 定数出力トルク: | 6120 Nm | マックストーク: | 10200 N.m |
| 保持トルク: | 39 kN.m | 傾斜トルク: | 10kN.m |
| 効率性: | 40% | 色: | 銀製灰色 |
| ハイライト: | Self Locking Solar Slew Drive,Custom Worm Gear Solar Drive,VE7 solar tracking Slew Drive |
||

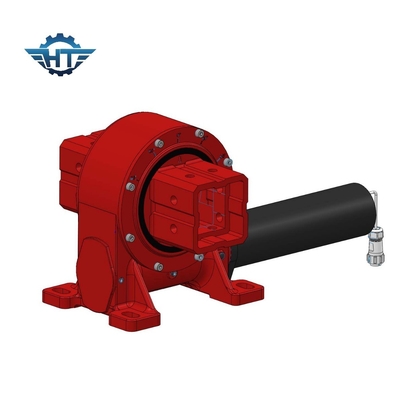

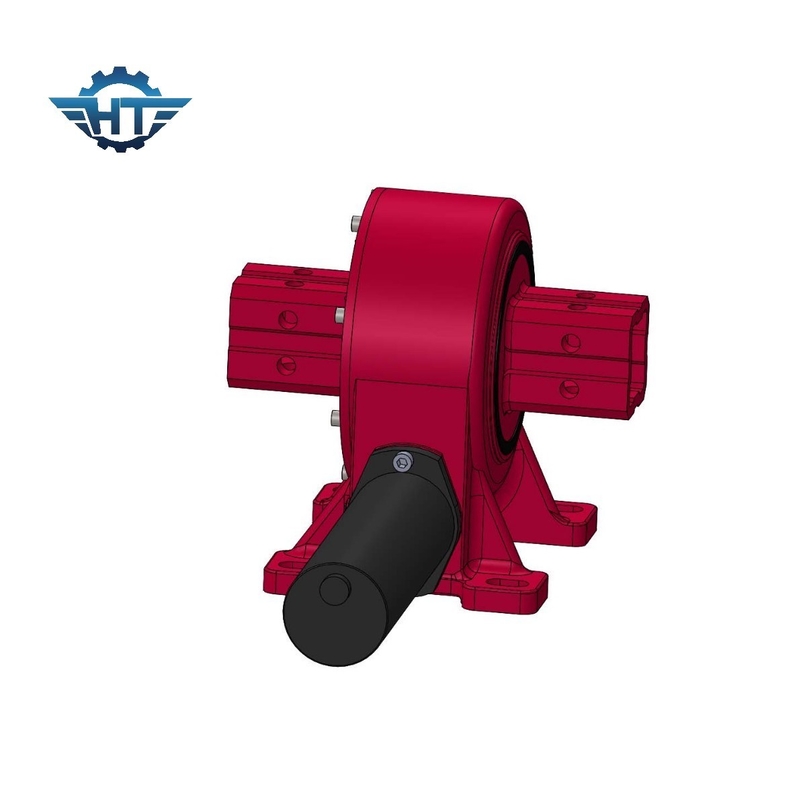

VE7 ソーラー・トラッキング・システム用のカスタム・ワーム・ギア・スウィイング・ドライブ
封筒 ワームギア スウィイングドライブ 説明
スウィーリングドライブは,駆動電源と統合されたオールラウンドスウィーリング減速トランスミッションメカニズムの一種です.
特徴
信頼性:スウィングドライブは30年間のフィールドライフを保証するために設計され試験されています.すべての原材料はISO9001とCEが要求する基準を満たしています.高品質の製品を保証するために,健全な品質管理を実施します信頼性があり 低コストです
性能:スレッドドライブは,砂時計のワーム技術で動いています巨大な強さとパワー,最大生存能力 負荷保持 効率と精度向上
申請:スウィーリングドライブの用途には,太陽電池追跡機,風力タービン,トラッククレーン,人力リフト,ユーティリティ機器,水力機器の付属装置,オイルツール機器,タイヤハンドラー,掘削機や自動車用エレベーターなど
設置: スウィイングドライブは水平,垂直,または複数の軸の組み合わせで 設置できます.
VE7 性能パラメータ
| モデル: | VE7 スウィイングドライブ |
| 定数出力トルク: | 6120 N.m |
| 傾きトルク: | 10kN.m |
| 静的軸負荷: | 110 kN |
| 静的放射線負荷: | 60 kN |
| 保持トルク: | 39 kN.m |
| 効率性: | 40% |
| 精度: | ≤0.1 ° |
| 自動ロック: | そうだ |
| 体重: | 45kg |
VE スウィイングドライブの技術表
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
Q&A
1どう選べばいいの?
必要なモーターの直径,幅,電圧,電源,無負荷速度,太陽光パネル/鏡の平方メートル,太陽光パネル/鏡の配置を指定してください.
2品質と市場をテストするためにサンプルを事前に取ることができますか?
もちろん,私たちの品質とサービスをテストするためにサンプルを取ることを歓迎します.
3サンプルの総費用は?
総サンプルコスト= サンプルコスト + 貨物
適切なスウィリングドライブを選択した後,最高の送料を提供します.
4サンプルはどうやって送る?
EMS,TNTまたはFedexによって船サンプルをサポートします.
5最低注文量は?
1セット
6配達時間は?
標準サンプル: 0 ~ 15 日; 批量注文: 25 ~ 40 日以内.
