商品の詳細:
|
| ワームギア材料: | 50Mn,42CrMo | ギア比率: | 61:1 |
|---|---|---|---|
| 適用する: | 単軸太陽追跡システム | 起源の場所: | チャン州,中国 |
| 運転手: | 24V DCプラネタリモーター | 証明書: | ISO9001,CE |
| 設置: | 垂直/水平 | メンテナンス: | 内部 5年 |
| ハイライト: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

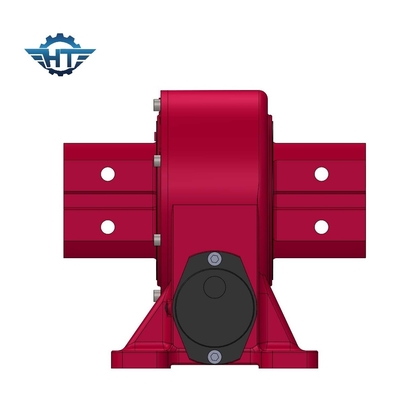

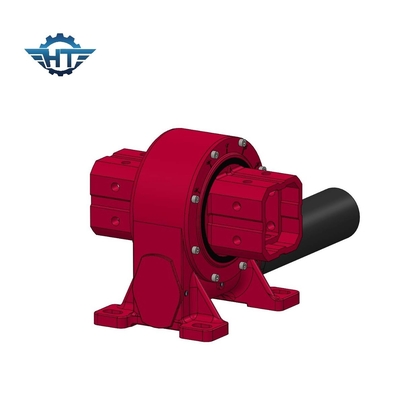

ワーム・ギア・スウィイング・ドライブ・シングル・アクシス・ソーラー・トラッキング・システム
ワームギア スウィイングドライブ 製品 利点
1油漏れを効率的に防ぐために骨格オイルシールを使用します
2振動駆動装置の 設置寸法は 様々な用途に合わせて設計されています
3太陽光発電を使用する内部5年
4. 強い粘着力とモメントを持つ二重エンベロープワームギア構造を採用
5ソフトウェア制御システムのマルチ機能のケースでは,ホイリングドライブの内部でハードストップ
ワームギアのパラメータSローイング ドライブ
| モデル | 割合 | 定数出力トルク | 傾きトルク | 軸負荷 | ラジアル負荷 | 保持トルク | 効率性 | 精度 | 自動ロック | 体重 |
| N.m | N.m | kN | kN | N.m | 程度 | そうだ | 体重 | |||
| 3cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | そうだ | 13kg |
| 5インチ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | そうだ | 18kg |
| 7インチ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | そうだ | 28kg |
| 8インチ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | そうだ | 35kg |
| 9インチ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | そうだ | 51kg |
| 12インチ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | そうだ | 61kg |
| 14インチ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | そうだ | 78kg |
| 17インチ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | そうだ | 105kg |
| 21インチ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | そうだ | 185kg |
| 25インチ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | そうだ | 244kg |
特徴
1± 60 度回転,内側でハードストップ
2左側または右側から駆動モーターの接続
3設置中に,ギアリングクリアランスを調整する必要はありません,その構造は,複数の歯の接触を確保
4油脂は工場前には 詰められていた
4シンプルな設置と保守が低く,内部5年
5合理的な空間利用
6自動ロックする
7. 簡単で流暢な方法の起動と停止
8垂直設置に適した,高いモントル
申請
ワームドライブは 多くの機械や機器で 効果的であることが証明されています 様々なアプリケーションや 様々な操作条件で 例えば: 建設・組み立てプラットフォーム森林機械の操縦室の配置材料処理設備,太陽光システムの配置,上層構造の制御,建設機械,工業クレーンの運用アプリケーションなど.
