商品の詳細:
|
| タイプ: | シングルエンベロープウォームギア | 材料: | 42CRMNか50Mn |
|---|---|---|---|
| 適用: | 横の単一の軸線の能力別クラス編成制度 | 分野の生命: | 30年 |
| 色: | 要求される | サイズ: | 3インチから25インチ |
| モーター供給: | 24V、12V、48V | 特徴: | 長い生命、自己の錠 |
| ハイライト: | 回転する反バックラッシュ ドライブに耐える,回転する48Vドライブに耐える,反バックラッシュの太陽たくさんドライブ |
||

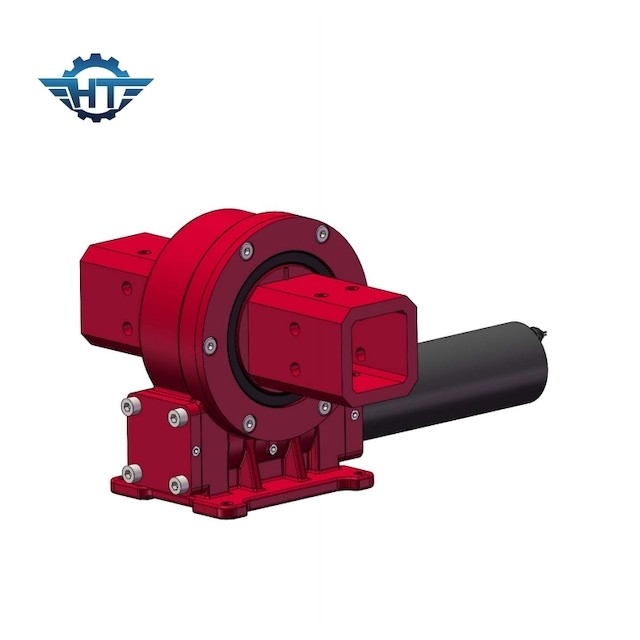

VE5小さいバックラッシュは横の単一の軸線の能力別クラス編成制度のための回転ドライブを囲んだ
ドライブ記述を回転するみみずギヤ
一般にみみずドライブとして参照されるたくさんドライブは、完全、ギヤ、みみず、基盤、上の版および完全に封じられたハウジングから成っているシステムを取付けること準備ができたである。それは油圧か12V/24V/48V電動機によって、惑星の変速機カスタマイズすることができる。 能力別クラス編成制度の主要部分として、回転の減力剤は能力別クラス編成制度の「中心」と電話され、製品性能は直接能力別クラス編成制度の正確さに影響を与える。
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 251のkg |
特徴
円環形状の囲むみみずとの信頼できる正確さ、また多くの特徴および利点
横の軸線の出力を要求している単一の軸線の太陽追跡者および適用のために設計されている
回転の忍耐の主義を使用して
±60°の回転
自動閉鎖ギヤ セット
入れられたトルク、出力トルクおよび取付けはカスタマイズすることができる
モーター選択
適用
みみずギヤおよびみみずドライブに自動閉鎖を逆転させるために実現できる逆の自動閉鎖の特徴がある、すなわちみみずだけがみみずギヤを運転できるみみずはみみずギヤによって動くために運転することができない。みみずの先行角度が一致ギヤ歯間の同等の摩擦角度よりより少しのとき、メカニズムに自動閉鎖特性があり、自動閉鎖を逆転させるために達成できるすなわちみみずだけがウォーム ホイールを運転できるみみずはウォーム ホイールによって運転することができない。重機で使用される自動閉鎖みみずのメカニズムのような逆の自動閉鎖は安全保護の役割を担うことができる。この特徴は回転ドライブ装置を持ち上がること、空気仕事および他の装置で広く利用されたようにする。主要なエンジンの科学技術の内容を改良している間、それはまた主要なエンジンの操作の安定性そして安全率を非常に改善する。それは機械設備の安全な構造の塗布の重要な具体化である。
