| ブランド名: | HT |
| モデル番号: | VE10 |
| MOQ: | 1 PC |
| 価格: | 145~226 USD/PC |
| 納期: | 15~30日 |

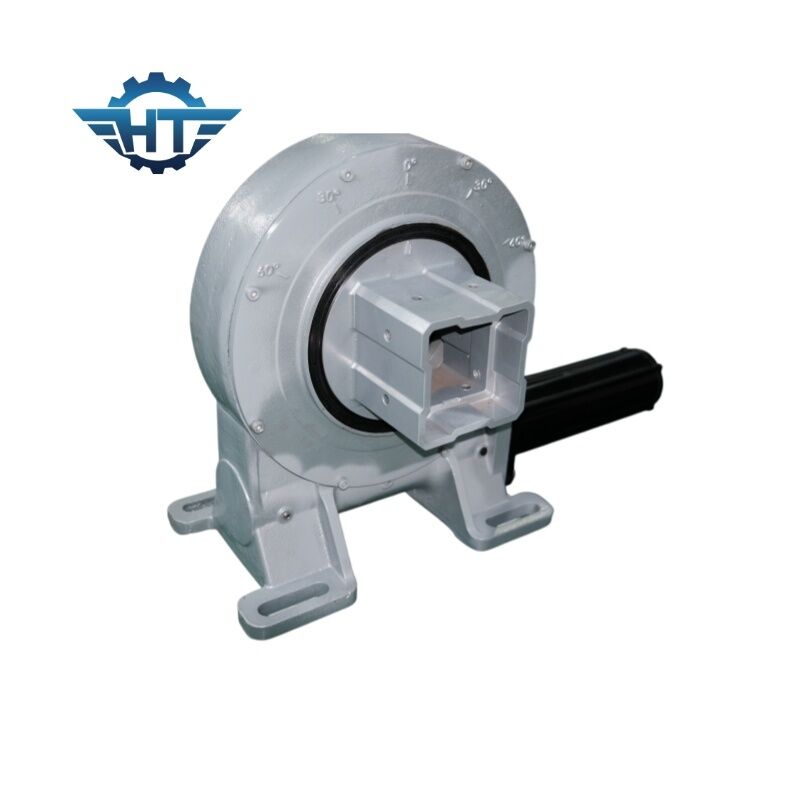

VE10 横軸単軸追跡システムのための小型逆反応閉ざされたスウィイングドライブ
ワームギア スウィイングドライブ 説明
スリーブドライブ (Slew Drive) は,ギア,ワーム,ベース,トッププレート,完全に閉ざされたハウジングからなる,インストール可能な完全なシステムです.水力または12V/24V/48V電動モーターでカスタマイズすることができます追跡システムの重要な部品として,スウィイング・リドクサーは,追跡システムの"心臓"と呼ばれます.その製品の性能が追跡システムの正確さに直接影響します.
VE モデルの性能パラメータ
| VE モデルの性能パラメータ | ||||||||||||
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
特徴
信頼性の高い精度,多くの特徴と利点
単軸太陽電池追跡装置および水平軸出力を要求するアプリケーション用に設計された
スウィイングベアリングの原理を用いる
±60°回転
自閉装置セット
入力トルク,出力トルクと設置は,カスタマイズすることができます
モーターオプション
申請
ワームギアとワームドライブは,逆の自動ロック機能があり,逆の自動ロック機能を実現できます.つまり,ワームギアを駆動できるのはワームだけです.しかし,ワームは,移動するワームギアによって駆動することはできません. ワームのリード角が,メッシュギア歯間の相当の摩擦角よりも小さいとき,メカニズムは自己ロック特性を持ち,逆自己ロックを達成することができます.ワームだけがワームホイールを運転できる重い機械で使用される自動ロックするワームメカニズムのように,その逆自動ロックが安全保護の役割を果たすことができます.この機能は,スウィリングドライブデバイスを広く持ち上げに使用する主エンジンの技術的内容を向上させながら,主エンジンの動作安定性と安全性要因も大幅に向上します.機械機器の安全な施工アプリケーションの重要な実施形態です.
