商品の詳細:
|
| 構造: | コンパクトギアボックス | モデル: | VE9 |
|---|---|---|---|
| ギア比率: | 61:1 | 効率性: | 40% |
| 正確さ: | ≤0.1 | 運転手: | 電動モーター |
| 色: | 頼まれたように | 保持トルク: | 39000~85000 Nm |
| ハイライト: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

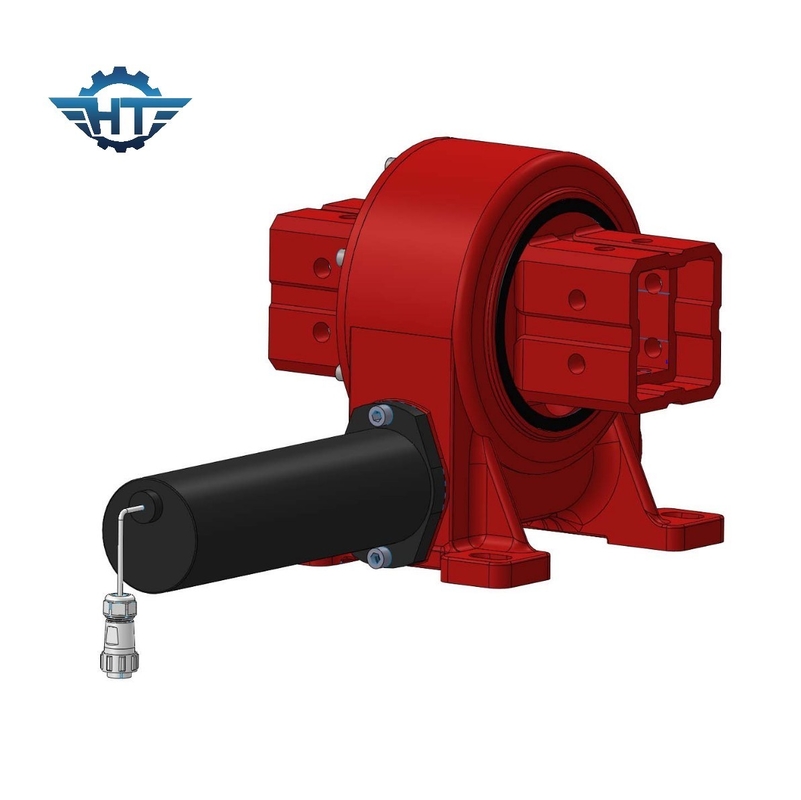

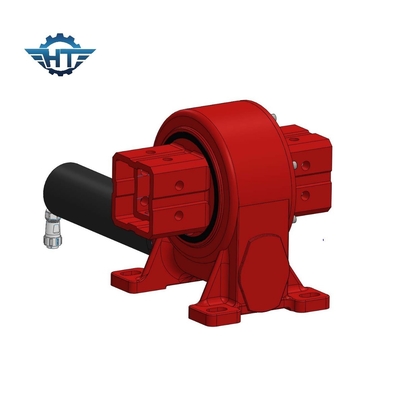

ソーラー・トラッカー・スレード・ドライブの多くの歯接触表面で高い負荷容量
減速駆動ギアボックスの説明
ハンチュウは,中国のチャン州に位置し,上海国際空港から列車でわずか30分です.我々は,設計,開発,製造のスウィイングドライブについて豊かで専門知識を持っています.経験は10年以上ありますこの分野の研究と開発に特化したチームです 私たちの経験は太陽光発電の追跡技術,機械工学スウィリングドライブ技術.
VEシリーズのスウィングドライブの技術表
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
詳細な製品技術パラメータについては,製品カタログと詳細な販売図面を私たちに連絡してください.
わたしたち の 利点
迅速 に 反応 する 時
大量生産のためのインテリジェントプロセス制御と顧客向け製品開発の長年の経験
製品 利点
スウィイングドライブ (閉ざされたタイプ,垂直型,双軸型,精度タイプ) 砂時計ワームスウィリングドライブは,強い傾きモメントトルクと静的自己ロック機能を持つスウィリングベアリングに基づいています多くの歯の接触面は,特に高い負荷を運転するために設計されています.
安定した品質
工場全体で9つのポイントを設置します. 重要なプロセスで厳格に制御するために,重要な品質検査ポイントを設置し,品質検査指示書を作成します.高精度で測定計の校正を使用します.
テスト
先進的な測定装置
測定は校正し,チェックし,合格の計測器のみを使用できます.
適用する
双軸スウィイングドライブの最も一般的な用途は,ヘリオスタットや集中光伏 (CPV) などの双軸太陽光追跡装置,衛星やレーダー皿です.他の用途には,自動車用エレベーターも含まれます.ロボット用腕の位置付け器や 舞台機器
