| ブランド名: | HT |
| モデル番号: | VE5 |
| MOQ: | 1部分 |
| 価格: | USD 280~504 / pc |
| 納期: | 15〜45日 |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン |

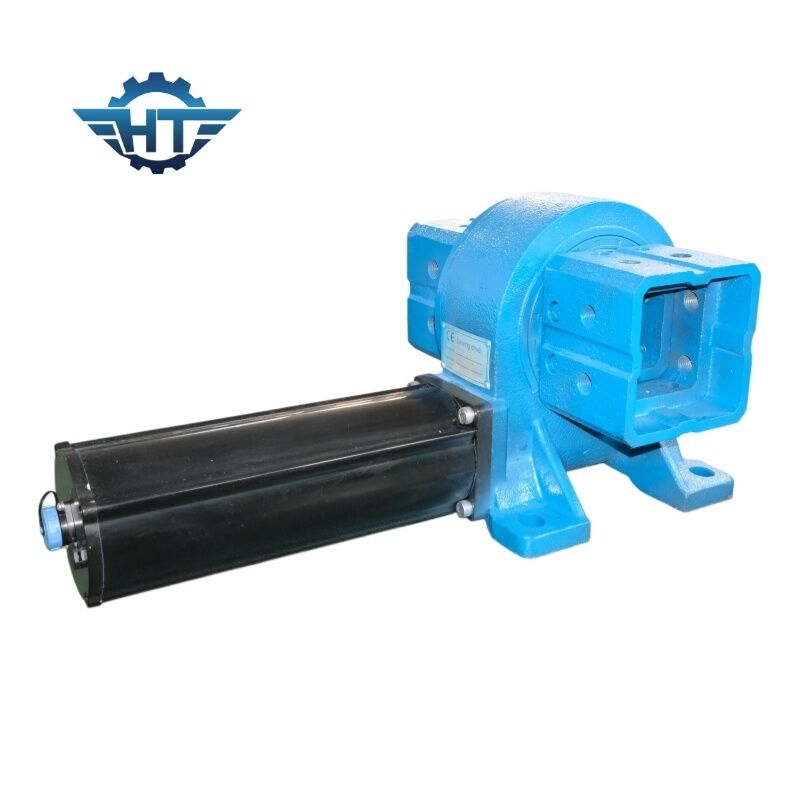

37/1 割合 垂直 ワームギア スウィイングベアリング 閉じられたハウス ソーラートラッカー s
ワームギアスロードライブ
スウィーリングドライブには,ワームが駆動する半径ギアがあります.ギアの歯はワームの溝と出会い,ワームが回るにつれて,ギアも回ります.異なるスウィイングドライブに共通する特徴は,砂時計の形状のワームを含むことができます装置の複数の歯が同時に動かすことができるため,より効率的と考えられる.他の機能には,機械を清潔に保つための保護用箱が含まれます.スウィーリングドライブはIP66です風力タービンの回転のように,モーターや駆動部品も,回転駆動機の特異的な設計を変えることがあります.
一般的に,異なるスウィリング駆動の目的は,軸移動を半径移動に変更することです. ワームの糸の数とギア上の歯の数に応じて,軸力の速度と力は 特定の根源力に変換されます機械を回すトルクを増強するために,回転駆動器は,用途によって有用である.
VE9 スウィイングドライブの技術パラメータ
| モデル: | VE9 | 産地 | チャン州,中国 |
| ブランド | ハングトゥー | タイプ | 付属している |
| 材料 | 42CrMo,50Mn | 出力トルク | 4300 N.m |
| 傾きモメント トーク | 16 K N.m | 保持トルク | 27.2 K N.m |
| 静的軸定数 | 60 KN | 静的放射性ランキング | 130 KN |
| 動的軸定数 | 30 KN | ダイナミック・ラジアル・レーティング | 65 KN |
| ギア比率 | 61:1 | 効率性 | 40% |
VE モデルの性能パラメータ
| VE モデルの性能パラメータ | ||||||||||||
| モデル |
定数出力 トルク (N.m) |
経営 トルク (N.m) |
傾き トルク (N.m) |
軸型 負荷 (kN) |
半径 負荷 (kN) |
割合 | 効率性 | 精度 | IP | 作業テープ. |
自分で... ロック |
体重 (kg) |
| 3cm | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 12 |
| 5インチ | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 18 |
| 7インチ | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 32 |
| 8インチ | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 28 |
| 9インチ | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 52 |
| 12インチ | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 65 |
| 14インチ | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 88 |
| 17インチ | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 135 |
| 21インチ | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 192 |
| 25インチ | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40+120 | そうだ | 251 |
梱包 と 輸送
複合板のケースで 複合板のパレットに 組み込まれています
あなたの要求に応えてください
配送時間: 商品が在庫の場合一般的には5〜10日. 商品が在庫でない場合は20〜45日. 量に応じてあります.
パッケージ: 一般的な輸出パッケージ,またはあなたの要求に応じてカスタマイズされたパッケージ
