商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | VE9縦ギヤ |
|---|---|---|---|
| ギヤ比率: | 61:1 | 定格出力のトルク: | 8784 Nm |
| トルクの保持: | 80 kNm | トルクを傾けること: | 16 kNm |
| 効率: | 40% | 精密: | 0.15度 |
| ハイライト: | 84*84管の縦の回転ドライブ,縦の回転ドライブ50Mn 42CrMo,0.15度みみずギヤ回転ドライブ |
||

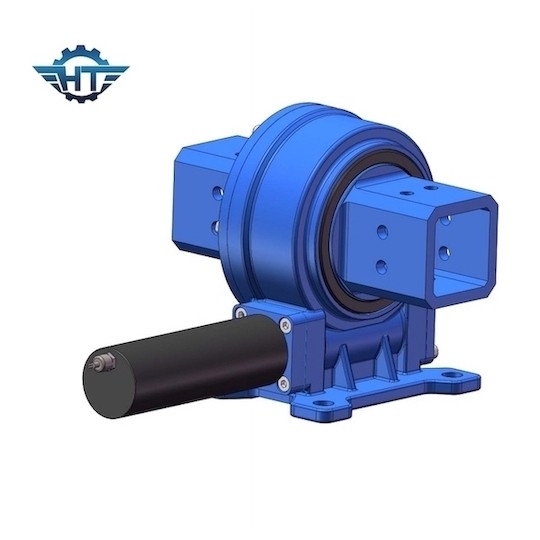

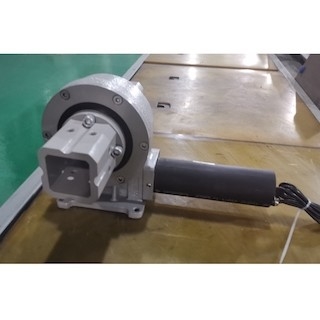

縦の単一の軸線のたくさんドライブ9インチの、太陽能力別クラス編成制度のための84*84管のサイズ
縦の単一の軸線のたくさんは記述を運転する
たくさんみみずのドライブは回転リング、支承板およびみみずから成っているぎっしりと組み立てられた単位である。この単位は1単位に回転リングおよびみみずの利点を持って来る。
| モデル: | VE9 | 原産地 | 常州、中国 |
| ブランド | HT | タイプ | 囲まれている |
| 材料 | 42CrMo、50Mn | 出力トルク | 8784 N.m |
| 時のトルクを傾けること | 16 K N.m | トルクの保持 | 80 K N.m |
| 静的な軸評価 | 60 KN | 静的な放射状の評価 | 130 KN |
| 動的軸評価 | 30 KN | 動的放射状の評価 | 65 KN |
| ギヤ比率 | 61:1 | 効率 | 40% |
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 251のkg |
適用
それは結合された負荷を扱うことができる連続的か循環的な動きとの遅い回転を要求する適用のために適している。プロダクトは電気か油圧モーターをつなぐこと、また装置に全システムをつなぐための標準的な次元とある。
小型であること、高い剛性率および他の述べられた利点が原因で、みみずのドライブは移動式アセンブリ プラットホームのようなさまざまな装置、衛星システム、索引力車の油圧負荷クレーン、小さい海洋クレーン、大きい海洋の門脈の運送者の車輪の単位の拡張可能な回転梯子で、使用される。
